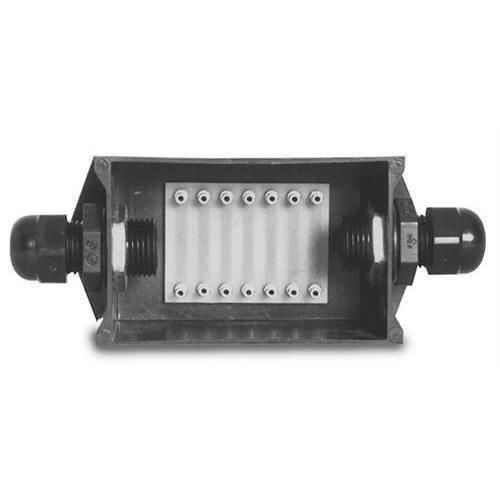

Conexión de cables con en carcasa estanca EL214

resistente al aguade plásticopara celda de carga

EL214

• Diseñado para una empalme completo y profesional de cable de transductor / celda de carga
• Evita la entrada de humedad hacia la célula de carga a través del conector del cable
• Contenido del kit: caja de empalme de plástico de alto impacto, racores de cable estancos, placa de circuito, funda PTFE, compuesto de potting premedido e instrucciones completas
• Terminales para soldadura para conexiones eléctricas fiables

EL214T

• Acepta cables de mayor diámetro que el EL214; las demás dimensiones y prestaciones son idénticas
• Terminales para soldadura

Especificaciones EL214
Dimensiones (L × W × H): 3.00 × 1.00 × 1.50 in
Centros de montaje: 2.50 in
Número de conexiones: Siete
Diámetro de cable: 0.187 a 0.312 in
Tiempo de curado del potting: Dos horas a 73 °F (23 °C)

Especificaciones EL214T
Dimensiones (W × H × D): 3.00 × 1.00 × 1.50 in
Centros de montaje: 2.50 in
Número de conexiones: 7
Diámetro de cable: 0.187 a 0.312 in (admite cables más grandes; piezas disponibles hasta 0.480 in)
Tiempo de curado del potting: Resina epoxi-poliamida cura en 2 horas a 73 °F (23 °C)

Piezas

• 15485 - Kit de empalme de cable, 0.187 a 0.312 in
• 15486 - Kit de empalme de cable, 0.270 a 0.480 in

Especificaciones técnicas

• Tipos de producto: kits EL214 y EL214T para cables de transductor / celdas de carga
• Material de la caja de empalme: plástico de alto impacto
• Incluye: racores de cable estancos, placa de circuito, funda PTFE, compuesto de potting premedido, instrucciones completas
• Terminales: terminales para soldadura
• Centros de montaje: 2.50 in
• Dimensiones totales: 3.00 × 1.00 × 1.50 in (EL214 y EL214T)
• Número de conexiones: Siete
• Diámetro de cable (EL214): 0.187 a 0.312 in
• Diámetro de cable (EL214T): admite cables más grandes; piezas disponibles para 0.270 a 0.480 in
• Tiempo de curado del potting: ≈2 horas a 73 °F (23 °C); EL214T epoxi-poliamida: 2 horas a 73 °F (23 °C)
• Piezas disponibles: 15485 (0.187–0.312 in), 15486 (0.270–0.480 in)
