Cable metálico de acero galvanizado 17760

de acero inoxidableconfeccionado

Producto

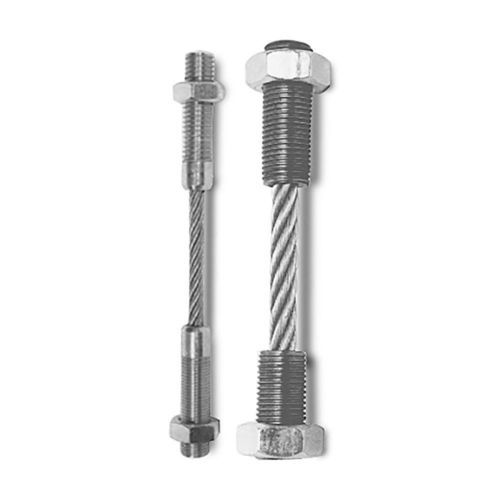

Conjuntos de cable de acero para aplicaciones con células de carga. Los conjuntos mejoran la alineación, aumentan la repetibilidad y atenúan vibraciones.

Conjuntos de cable de acero

• Diseñados para usarse con células de carga para mejorar la alineación y la repetibilidad de medida; proporcionan amortiguación de vibraciones.

Conjuntos Cardinal Wire Rope

• EL208: usado en los modelos FH con capacidad de 7,500 lb y EP con 8,000 lb.
• EL209: usado en los modelos FH y EP de 20,000 lb; también puede usarse en modelos FH y EP de 15,000 lb.

Cables a medida

• Al pedir cables a medida, complete el formulario Custom Wire Rope Definition y, si es posible, aporte una muestra; especifique la clasificación de tensión requerida y la capacidad total.

Advertencia
No exponer los cables a cargas de choque, productos químicos o torsión. Emplear cadenas o varillas como respaldo de seguridad en caso de fallo catastrófico.

Dimensiones de los conjuntos de cable (tabla)
Part # | A | B & C | D | E | F | G | H | Carga segura*
17760 | 0.87 in | 0.50 in | 0.87 in | 1/4-20 UNC-2A | 1/4-28 UNF-2A | 0.12 in | 4.00 in | 400 lb
17762 | 1.25 in | 0.50 in | 1.25 in | 3/8-16 UNC-2A | 3/8-24 UNF-2A | 0.18 in | 5.00 in | 850 lb
17766 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 6.50 in | 1,400 lb
17765 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 5.50 in | 1,400 lb
17764 | 1.00 in | - | 1.37 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 4.00 in | 1,400 lb
17768 | 2.00 in | - | 2.50 in | 3/8-24 UNF-2A | 3/8-24 UNF-2A | 0.12 in | 5.50 in | 400 lb
17769** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 400 lb
17771** | 1.25 in | - | 0.75 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 3.00 in | 1,400 lb
115292*** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 300 lb
33084**** | 1.31 in | - | 1.00 in | 1/2-20 UNF | 1/2-20 UNF | 0.125 in | 3.62 in | 850 lb
*No exceder la carga segura **Usado con las flexure bases Rice Lake Weighing Systems ***Acero inoxidable ****Usado con las flexure bases FXB Rice Lake Weighing Systems

Dimensiones de los conjuntos Cardinal Wire Rope (tabla)
Part # | A | B | C | D | E | F | G | H | I | J | K | L & M | N | Carga segura*
(pulgadas)
17763 | 1.50 | — | 0.50 | 1.50 | — | 1/2-13 UNC | 0.25 | 6.00 | 0.81 | 0.43 | — | — | 0.43 | 1,400 lb
17767 | 1.71 | 0.75 | 0.09 | 2.00 | 0.43 | 6.31 | 3/4-10 UNC-2A | 1.25 | — | 0.60 | 0.50 | 0.625 | 0.375 | 2,880 lb

Dimensiones de cables a medida
Al pedir cables a medida, complete el formulario Custom Wire Rope Definition y aporte una muestra si es posible.

Recursos / Descargas

• Página del catálogo Wire Ropes (PDF)
• Guía de seguridad para montaje de hardware en células de carga (PDF)

Especificaciones / Datos técnicos

• Tipo de producto: conjuntos de cable de acero y cables a medida para aplicaciones con células de carga
• Materiales: acero (galvanizado) estándar; algunas piezas disponibles en acero inoxidable
• Hardware incluido: tuercas de bloqueo incluidas en los conjuntos listados
• Especificaciones de rosca: varias (ejemplos: 1/4-20 UNC-2A, 1/4-28 UNF-2A, 3/8-16 UNC-2A, 3/8-24 UNF-2A, 1/2-13 UNC-2A, 1/2-20 UNF-2A, 3/4-10 UNC-2A)
• Capacidades / Cargas seguras: rango de 300 lb a 2,880 lb según la referencia (ver tablas para carga segura por pieza)
• Referencias representativas: 17760, 17762, 17764, 17765, 17766, 17767, 17768, 17769, 17771, 115292, 33084, 17763
• Dimensiones típicas disponibles: A, B, C, D, E, F, G, H (ver tablas para valores por referencia)
• Notas de aplicación: los conjuntos mejoran la alineación y la repetibilidad de las células de carga y actúan como atenuadores de vibración; no exponer a choques, productos químicos o torsión
• Pedido de cables a medida: complete el formulario Custom Wire Rope Definition y aporte una muestra si es posible; especifique la clasificación de tensión y la capacidad total
• Notas de uso: se recomienda utilizar cadenas o varillas como respaldo de seguridad en caso de fallo catastrófico
