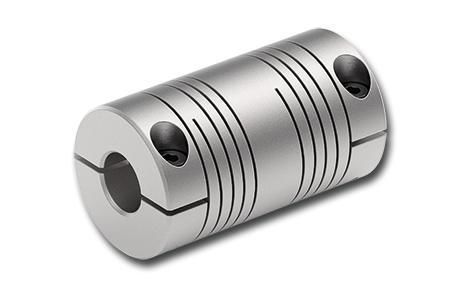

Acoplamiento flexible a la torsión RBC … DWC-ALU

para máquinaspara husillopara máquina herramienta

El acoplamiento de doble espiral RBC DWC-ALU es un acoplamiento pequeño y ligero de aluminio con casquillo de apriete, diseñado para una transmisión sin juego, angularmente sincrónica, y para compensar de forma óptima los desalineamientos de ejes.

Características

• Acoplamiento compacto para uso universal
• Transmisión sin juego y angularmente sincrónica de movimientos de giro
• Alta capacidad para desalineación radial
• Diseñado para pares pequeños
• Material: Aluminio 7075-T6 (n.º de material 3.4365)
• Compensación óptima de desalineamientos de ejes

Aplicaciones típicas

• Ingeniería mecánica general
• Construcción de aparatos
• Accionamientos de husillo

Versiones disponibles (extracto del webshop)

• RBC 0100 DWC-ALU-006.000-006.000 — Nº de artículo: 4417-126104-006.00 — Peso: 54,0 g — d1: 6 mm — d2: 6 mm — Plazo de entrega: 10 días
• RBC 0100 DWC-ALU-008.000-006.000 — Nº de artículo: 4417-126104-M20559 — Peso: 54,0 g — d1: 8 mm — d2: 6 mm — Plazo de entrega: 10 días
• RBC 0100 DWC-ALU-008.000-008.000 — Nº de artículo: 4417-126104-008.00 — Peso: 54,0 g — d1: 8 mm — d2: 8 mm — Plazo de entrega: 10 días
• RBC 0100 DWC-ALU-010.000-006.000 — Nº de artículo: 4417-126104-M20579 — Peso: 54,0 g — d1: 10 mm — d2: 6 mm — Plazo de entrega: 10 días
• RBC 0100 DWC-ALU-010.000-008.000 — Nº de artículo: 4417-126104-M20583 — Peso: 54,0 g — d1: 10 mm — d2: 8 mm — Plazo de entrega: 10 días
• RBC 0100 DWC-ALU-010.000-010.000 — Nº de artículo: 4417-126104-010.00 — Peso: 54,0 g — d1: 10 mm — d2: 10 mm — Plazo de entrega: 10 días
• RBC 0125 DWC-ALU-008.000-008.000 — Nº de artículo: 4417-132104-008.00 — Peso: 113,0 g — d1: 8 mm — d2: 8 mm — Plazo de entrega: 10 días
• RBC 0125 DWC-ALU-010.000-008.000 — Nº de artículo: 4417-132104-M20583 — Peso: 113,0 g — d1: 10 mm — d2: 8 mm — Plazo de entrega: 10 días
• RBC 0125 DWC-ALU-010.000-010.000 — Nº de artículo: 4417-132104-010.00 — Peso: 113,0 g — d1: 10 mm — d2: 10 mm — Plazo de entrega: 10 días
• RBC 0125 DWC-ALU-012.000-008.000 — Nº de artículo: 4417-132104-M20594 — Peso: 113,0 g — d1: 12 mm — d2: 8 mm — Plazo de entrega: 10 días
• RBC 0125 DWC-ALU-012.000-010.000 — Nº de artículo: 4417-132104-M20598 — Peso: 113,0 g — d1: 12 mm — d2: 10 mm — Plazo de entrega: 10 días
• RBC 0125 DWC-ALU-012.000-012.000 — Nº de artículo: 4417-132104-012.00 — Peso: 113,0 g — d1: 12 mm — d2: 12 mm — Plazo de entrega: 10 días
• RBC 0150 DWC-ALU-010.000-010.000 — Nº de artículo: 4417-138104-010.00 — Peso: 180,0 g — d1: 10 mm — d2: 10 mm — Plazo de entrega: 10 días
• RBC 0150 DWC-ALU-012.000-010.000 — Nº de artículo: 4417-138104-M20598 — Peso: 180,0 g — d1: 12 mm — d2: 10 mm — Plazo de entrega: 10 días
• RBC 0150 DWC-ALU-012.000-012.000 — Nº de artículo: 4417-138104-012.00 — Peso: 180,0 g — d1: 12 mm — d2: 12 mm — Plazo de entrega: 10 días

Especificaciones técnicas

• Tipo de producto: Acoplamiento de doble espiral con casquillo de apriete
• Material: Aluminio 7075-T6 (n.º de material 3.4365)
• Juego: diseñado para transmisión angularmente sincrónica sin juego
• Compensación de desalineamientos: gran compensación radial y óptima compensación de desalineamientos de ejes
• Rango de par previsto: para pares pequeños (tamaños para aplicaciones de par pequeño a moderado)
• Peso indicativo por series: RBC 0100 ≈ 54,0 g; RBC 0125 ≈ 113,0 g; RBC 0150 ≈ 180,0 g
• Plazo de entrega estándar (ex works): 10 días hábiles (estándar para pedidos hasta 5 uds.)
• Documentación disponible: ficha técnica del producto e instrucciones de montaje/uso (ver documentos del producto)
