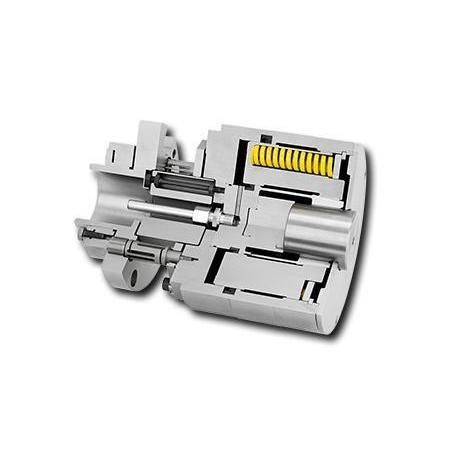

Disco de contracción SKDZ

Descripción
Acoplamiento de sujeción SKDZ con desbloqueo neumático o hidráulico para rodillos de impresión en prensas, diseñado para el montaje seguro y la liberación rápida de los cilindros de impresión.

Características

• Rango de diámetros de sujeción: 40 mm a 70 mm
• Alta precisión de concentricidad
• Alta rigidez torsional
• Alta rigidez axial
• Profundidad de inserción extendida (ajustable)
• Compensación por desalineación radial hasta 0,5 mm
• Compensación por desalineación angular

Tamaños disponibles / Webshop (selección)
Producto; Número de artículo; Peso [kg]; Lmin [mm]; Lmax [mm]; Paso Lmin [mm]; dmin [mm]; dmax [mm]; Paso dmin [mm]; Plazo de entrega; Precio/unidad (sin IVA)
SKDZ 10; 4179-075020-000000; 28,9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0,5; Plazo de entrega: 20 días; Precio: 6.508,00 €
SKDZ 20; 4179-085007-000000; 30,5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0,5; Plazo de entrega: 20 días; Precio: 7.042,00 €

Características / especificaciones técnicas

• Marca: RINGSPANN
• Denominación: serie SKDZ
• Aplicación: sujeción de rodillos de impresión en prensas
• Diámetros de sujeción: 40 mm – 70 mm (según la variante)
• Precisión de giro: alta
• Rigidez torsional: alta
• Rigidez axial: alta
• Profundidad de inserción: extendida (ajustable)
• Compensación radial: hasta 0,5 mm
• Compensación por desalineación angular: sí
• Plazo de entrega salida de fábrica (estándar para pedidos hasta 2 uds): 20 días
• Ejemplos de precio en webshop (sin IVA): SKDZ 10 = 6.508,00 € / unidad; SKDZ 20 = 7.042,00 € / unidad
