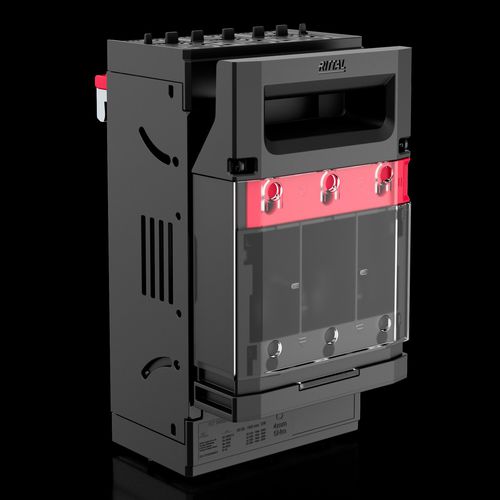

Portafusible clase J RiLineX

para montaje en electroductoclase JUL

Resumen
Portafusibles RiLineX RX 9364010 para sistemas de embarrado 60 mm. Para portafusibles Class J (21×57 mm), 1–30 A. Tapa bloqueable y preparada para precinto. Puntos de medición integrados en la tapa para verificación segura de tensión. Posición de reposo para facilitar tareas de mantenimiento. Variante de conexión con borne para cuadro para conductores cilíndricos 1,5–95 mm²; hilos finos con casquillo 1,5–70 mm².

Ventajas

• Tapa: bloqueable y preparada para precinto
• Verificación de tensión mediante puntos de medición integrados y abertura separada
• Posición de reposo para facilitar el mantenimiento

Material y color

• Poliamida (PA 6), comportamiento al fuego UL 94‑V0
• Colores: RAL 9005; RAL 35745

Aplicación eléctrica y mecánica

• Intensidad nominal (máx.): 30 A
• Tensión nominal de servicio: 600 V AC
• Valores eléctricos UL (SCCR): 200 kA - 600 V, Fusible Class J máx. 30 A, JDDZ/7
• Salida de cables: arriba/abajo
• Número de polos: 3 polos

Compatibilidad de fusible y embarrado

• Adecuado para cartuchos fusibles Class J (21×57 mm)
• Adecuado para embarrados: 15 x 5/10 mm; 20 x 5/10 mm; 30 x 5/10 mm

Conexión

• Conexión de conductores cilíndricos (variante borne): 1,5–95 mm²
• Conexión de hilos finos con casquillo: 1,5–70 mm²
• Nota: la documentación referencia tanto 1,5–95 mm² como 1,5–70 mm² según la variante de conexión

Dimensiones

• Ancho: 106 mm
• Altura: 195 mm
• Profundidad: 105 mm

Embalaje y peso

• Artículo nº: RX 9364010
• Unidad de embalaje: 1 pza
• Peso neto: 1,2 kg
• Peso bruto: 1,235 kg

Especificaciones técnicas

• Código arancelario: 85361050
