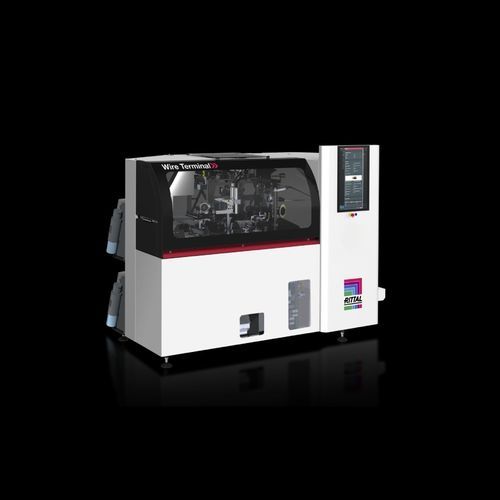

Prensa desforradora y aplicadora de sellos de cables WT series

enteramente automática

Descripción Procesado de cables totalmente automático que incluye corte a longitud, pelado, crimpado con terminales y etiquetado específico por proyecto. Soporta preparación por pedido hacia un sistema de almacenamiento dedicado, salida en raíles ordenados, en mazos en cadena o entrega just-in-time mediante Wire Handling System (WHS).

Características

• Disponible en seis variantes (L5 R, L5 B, L5 T, L10 R, L10 B, L10 T)
• Rangos de sección: 0,5–2,5 mm² o 0,5–6 mm² según variante
• Tres opciones de salida: sistema de raíles, mazos en cadena, Wire Handling System
• Pelado y crimpado con control lineal permitiendo pelado parcial o total
• Enrutamiento avanzado con bloque de entrada de cable con memoria RFID para ajustes seguros y repetibles

Beneficios

• Ahorro de tiempo hasta 50 % indicado al combinarse con Rittal Wire Terminal y Eplan Smart Wiring
• Acelera la producción mediante la automatización completa del procesado de cables
• Operaciones de procesado indicadas hasta 11× más rápidas
• Amortización típica desde aprox. 150 cuadros por año (≈2,5 años indicado)
• Calidad consistente y elevada de los cables procesados

Variantes de producto

• Wire Terminal WT L5 R — sistema de raíles; procesa 0,5–2,5 mm²; cables acabados guiados a raíles en secuencia correcta; raíles bloqueables
• Wire Terminal WT L5 B — formador de mazos en cadena; procesa 0,5–2,5 mm²; salida en mazos
• Wire Terminal WT L5 T — alimentación para WHS; procesa 0,5–2,5 mm²; integración para entrega secuencial a puestos
• Wire Terminal WT L10 R — sistema de raíles; procesa 0,5–6 mm²; guía y bloqueo de raíles
• Wire Terminal WT L10 B — formador de mazos; procesa 0,5–6 mm²; salida en mazos
• Wire Terminal WT L10 T — alimentación para WHS; procesa 0,5–6 mm²; entrega just-in-time a puestos de cableado

Funciones automatizadas

• Corte a longitud
• Pelado de aislamiento (parcial y total)
• Crimpado e inserción de terminales
• Etiquetado de cables según proyecto
• Clasificación y salida según pedido (raíles, mazos, WHS)

Accesorios y opciones (selección)

• Terminales sueltos con casquillo plástico en varias secciones
• Cierre de raíles WT para transporte seguro
• Carro para raíles de cable con portaherramientas
• Raíles WT para 0,5–6 mm²
• Estación de limpieza para cabezal de impresión
• Almacenamiento WT Tube 12 con bloque RFID para cambio rápido
• Alimentador vibratorio para terminales
• Cinta para mazos WT para salida en cadena
• Opción impresora Wire Printer para etiquetado automático vía HMI

Descargas Flyer: Wire Terminal WT; Folleto: Rittal Automation Systems

Especificaciones técnicas

• Versiones: L5 R, L5 B, L5 T, L10 R, L10 B, L10 T
• Rangos de sección: 0,5–2,5 mm² o 0,5–6 mm² según variante
• Opciones de salida: raíles, mazos en cadena, Wire Handling System (WHS)
• Funciones: corte, pelado, crimpado, etiquetado
• Enrutamiento: bloque de alimentación con memoria RFID para cambios de formato seguros
• WHS: distribución just-in-time por aire comprimido a hasta cuatro puestos
• Notas de rendimiento: ahorro de tiempo hasta 50 % con Eplan Smart Wiring; procesado hasta 11× más rápido; amortización desde ~150 cuadros/año (indicado)
