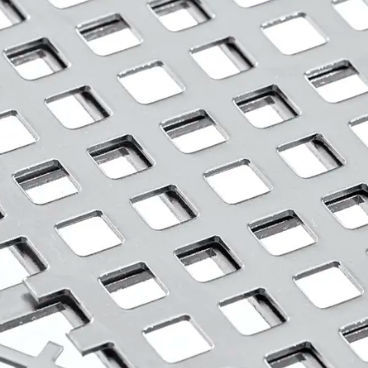

Chapa perforada

decorativade acerode acero inoxidable

Descripción general
La perforación con orificios cuadrados ofrece una solución versátil para aplicaciones tanto funcionales como decorativas. Su diseño equilibra eficiencia de flujo de aire y resistencia, siendo idóneo para usos industriales y arquitectónicos.

Resumen
La perforación con orificios cuadrados se caracteriza por un patrón uniforme en forma de rejilla que proporciona un área abierta y una distribución de cargas previsibles, además de una estética limpia y moderna.

Principales ventajas

• Alta área abierta: facilita el flujo de aire y el paso de materiales para ventilación y filtración.
• Resistencia estructural: el patrón uniforme distribuye las cargas de manera homogénea para mayor durabilidad y estabilidad.
• Versatilidad de diseño: apta para protecciones de máquinas, fachadas, paneles acústicos y cribado industrial.
• Atractivo estético: líneas limpias y geometría regular para acabados arquitectónicos contemporáneos.

Ejemplos de aplicaciones

• Seguridad y ventilación: protecciones para maquinaria y armarios de servidores para garantizar flujo de aire y protección.
• Construcción y arquitectura: fachadas, parasoles y barandillas que combinan estética y función.
• Filtración y secado: procesamiento de alimentos, tratamiento de aguas y filtros industriales para separación precisa y control de flujo de aire.
• Cribado industrial: reciclaje, manejo de materiales a granel y procesos de clasificación.
• Acústica: paneles acústicos y placas de techo para reducción de ruido con diseño moderno.

Información técnica
Disposición de los orificios
Los orificios cuadrados (C) pueden disponerse con paso rectangular (U) en filas rectas para máxima área abierta y resistencia previsible; el paso diagonal (M) a 45° ofrece opciones visuales con área abierta moderada; el paso escalonado (Z) equilibra área abierta y estabilidad estructural.

Tipos de paso (definiciones)

• U = Paso rectangular
• M = Paso diagonal (45°)
• Z = Paso escalonado

Inicio y fin de las zonas perforadas
Existen tres condiciones típicas de finalización:

• Patrón de extremo cerrado: utillaje especial produce un borde acabado para un aspecto decorativo continuo (mayor coste).
• Patrón de extremo semi-cerrado: acabado parcial que equilibra coste y apariencia.
• Patrón de extremo abierto: opción estándar y económica donde las zonas perforadas empiezan/terminan con filas parciales debido al proceso de punzonado.

Materiales
La perforación con orificios cuadrados está disponible en varios materiales, entre ellos:

• Acero
• Acero inoxidable
• Acero galvanizado
• Aluminio
• Latón
• Otras aleaciones

Otros recursos y herramientas
Herramientas útiles: calculadoras de área abierta, de peso de chapa y de tamaño desplegado, así como un catálogo de patrones con selecciones de orificios cuadrados.

Características / especificaciones técnicas

• Tipo de orificio: Cuadrado (patrón en rejilla)
• Configuraciones de paso comunes: U (rectangular), M (diagonal/45°), Z (escalonado)
• Opciones de patrón de extremo: cerrado, semi-cerrado, abierto
• Materiales típicos: acero, acero inoxidable, acero galvanizado, aluminio, latón, otras aleaciones
• Propiedades clave: alta área abierta, distribución uniforme de cargas, opciones estéticas versátiles
• Aplicaciones típicas: ventilación y protecciones, fachadas y parasoles, sistemas de filtración y secado, cribado industrial, paneles acústicos
• Herramientas asociadas: calculadoras de área abierta, peso de chapa y tamaño desplegado; catálogo de patrones para orificios cuadrados
