Chapa perforada

decorativade acero galvanizadoacero inoxidable 304

Descripción del producto

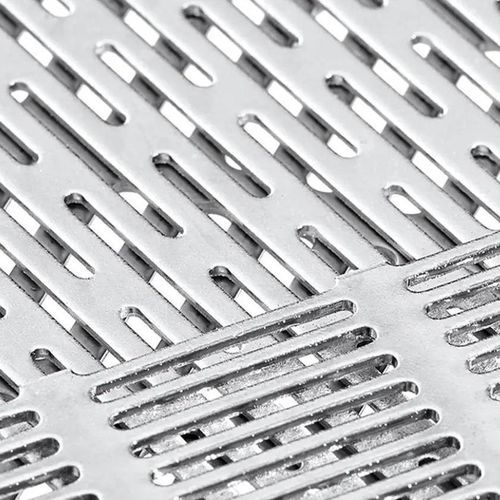

El metal perforado con ranuras ofrece alto flujo de material y separación eficiente, ideal para filtración, clasificación y secado. La perforación con ranuras (perforación de orificios alargados) está disponible con ranuras de extremo redondeado (LR) o orificios rectangulares de extremo cuadrado (LC), adecuada para aplicaciones que requieren precisión, alto rendimiento y clasificación controlada.

Tipos

• Ranuras de extremo redondeado (LR): también conocidas como ranuras rectangulares redondeadas o orificios alargados con extremos redondeados.

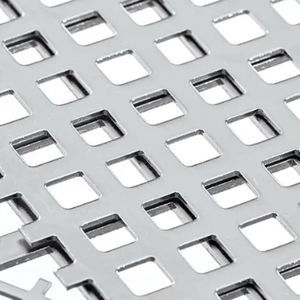

• Agujeros rectangulares de extremo cuadrado (LC): también conocidos como ranuras de extremo cuadrado u orificios rectangulares.

Patrones disponibles

• Filas escalonadas (Z) para mayor resistencia estructural y flujo de material.
• Filas rectas (U) para un flujo de aire predecible y separación controlada.
• Disposiciones en espina de pescado y tablero de ajedrez para tamizado especializado, clasificación o fines decorativos.

Principales ventajas

• Mejora del flujo de material: ideal para clasificación, tamizado y filtración, asegurando una separación eficiente.
• Optimización del flujo de aire y secado: facilita la ventilación y el control de la humedad en procesos de tratamiento.
• Funcional y estético: combina rendimiento con diseño para usos industriales y arquitectónicos.

Ejemplos de aplicaciones

• Tamizado y clasificación: procesamiento de granos, limpieza de semillas y salas de malteado para separación precisa.
• Filtración y secado: procesamiento de alimentos, molinos de piensos y producción de pellets para control de flujo de aire y secado eficiente.
• Cribado industrial: reciclaje, manejo de materiales a granel y procesos de separación para clasificación efectiva.
• Ventilación y enfriamiento: armarios de servidores, rejillas de ventilación y maquinaria industrial para flujo de aire y disipación de calor.
• Aplicaciones arquitectónicas: fachadas, pantallas solares y paneles decorativos que proporcionan control visual y del flujo de aire.

Tipos de ranuras (detalles)

• Extremo redondeado (LR) — ranuras alargadas con extremos redondeados.
• Extremo cuadrado (LC) — orificios rectangulares con extremos cuadrados.

Disposición de los orificios

• Z = Paso escalonado: áreas abiertas equilibradas y estabilidad estructural; mejora flexibilidad y resistencia.
• U = Paso rectangular (filas rectas): patrón uniforme tipo rejilla con resistencia estructural y área abierta constantes.
• Diagonal 45° (LRD): alineación diagonal con paso rectangular para flujo de aire eficiente y apariencia decorativa.
• Espina de pescado (LRDD): alineación diagonal en espina de pescado a 45° que crea un patrón visual distintivo manteniendo el control del flujo de aire.
• Cruz / tablero de ajedrez: alineación cruzada con paso rectangular que produce un patrón en tablero de ajedrez equilibrando integridad estructural y ventilación.

Inicio y fin de las áreas perforadas

• Patrón de extremo cerrado: utillaje especial crea un borde uniforme y acabado al inicio y final del área perforada; adecuado para aplicaciones visibles/decorativas (más complejo, puede aumentar el tiempo de producción).
• Patrón semi-cerrado: borde parcialmente acabado que ofrece mejor apariencia a coste moderado.
• Patrón de extremo abierto: opción estándar con filas parciales o irregulares en los bordes debido al proceso escalonado; eficiente y económico cuando los bordes se enmarcarán o ocultarán.

Materiales

• Materiales disponibles: acero al carbono, acero inoxidable, acero galvanizado, aluminio, latón y otras aleaciones.

Características / especificaciones técnicas

• Tipos de orificio: LR (ranura con extremo redondeado) y LC (orificio rectangular con extremo cuadrado).
• Configuraciones de paso: Z (escalonado), U (rectangular/filas rectas), diagonal 45° y disposiciones en espina de pescado.
• Opciones de acabado de borde: extremo cerrado, semi-cerrado, extremo abierto.
• Materiales comunes: acero al carbono, acero inoxidable, acero galvanizado, aluminio, latón y otras aleaciones.
• Usos típicos: filtración, tamizado/clasificación, secado, cribado industrial, ventilación/enfriamiento, paneles arquitectónicos.
