Perfil de aluminio anodizado PIL 8080 series

de aluminioaleación de aluminiocuadrado

Visión general del producto

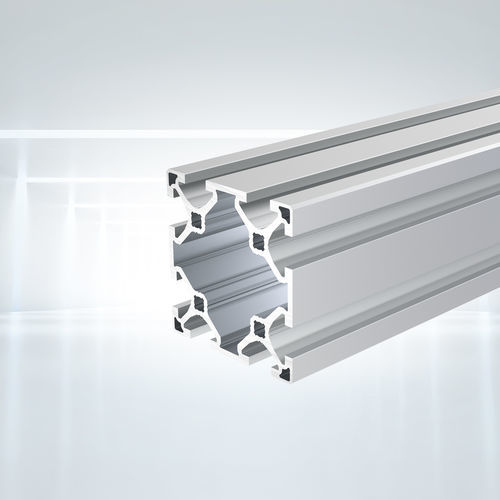

Perfil de aluminio 80x80, modelo PIL 8080. Perfil modular con ranura T diseñado para bastidores de máquinas, puestos de trabajo y estructuras modulables.

Código de modelo
PIL 8080

Aplicación

• Bastidores de máquinas
• Puestos de trabajo
• Protecciones y cerramientos
• Estanterías, racks y carros (equipos MRO)
• Estructuras de transportadores y bases

Variantes / Artículos disponibles

• Perfil 80x80, cortado a medida, roscado M8 en ambos extremos, 50 mm — SKU: PIL8080SNN
• Perfil 80x80, barra, longitud estándar 6050 mm — SKU: PIL8080NNN
• Perfil 80x80, pack de 25 unidades, longitud 6050 mm — SKU: PIL8080PAC

Datos técnicos
Material: aluminio EN AW-6063-T66 anodizado claro
Módulo de sección W_x = W_y: 28,0 cm3
Momento de inercia I_x = I_y: 112,0 cm4
Momento de inercia torsional I_t: 59,5 cm4
Sección transversal A: 1547,0 mm2
Peso por metro: 4,280 kg/m

Descargas (relacionadas con el producto)
Catálogos y apéndices técnicos disponibles para la familia de perfiles (fichas y documentación técnica).

CAD / planos
Dibujo 2D y modelos CAD 3D disponibles para descargar (el acceso puede requerir registro).

Características / especificaciones técnicas

• Nombre del producto: Perfil 80x80
• Código de modelo: PIL 8080
• Material: EN AW-6063-T66 (anodizado claro)
• Módulo de sección (W_x, W_y): 28,0 cm3
• Momento de inercia (I_x, I_y): 112,0 cm4
• Momento de inercia torsional (I_t): 59,5 cm4
• Área de sección (A): 1547,0 mm2
• Peso: 4,280 kg/m
• Ranura T: 14 mm para fijaciones y accesorios del sistema modular
• Formatos disponibles: corte a medida, barra 6050 mm, pack de 25
