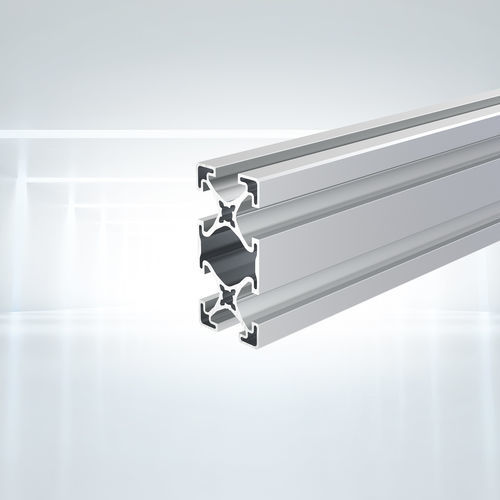

Perfil de aluminio PIL 4180 seriesde aluminio anodizadorectangularpara bastidor y cárter de máquina
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de aluminio, de aluminio anodizado
- Forma
- rectangular
- Aplicaciones
- para bastidor y cárter de máquina, para protección de máquina, para muebles con baldas, para barrera de protección
- Otras características
- de peso ligero, extruido
- Anchura
40 mm
(1,575 in)- Altura
80 mm
(3,15 in)
Descripción
Aplicación
Descripción del producto
Perfil de extrusión de aluminio 40x80 Lean Line (PIL 4180) pensado para marcos modulares y aplicaciones estructurales ligeras. Ofrece reducción de peso y de coste de material frente a perfiles más pesados y cuenta con ranuras T estandarizadas para montaje rápido.
Datos técnicos
Material: aluminio EN AW-6063-T66 anodizado claro
Módulo resistente W_x: 11,9 cm3
Módulo resistente W_y: 6,4 cm3
Momento de inercia I_x: 47,4 cm4
Momento de inercia I_y: 12,8 cm4
Momento de inercia torsional I_t: 5,9 cm4
Sección transversal A: 790,8 mm2
Peso por metro: 2,140 kg
Variantes / artículos disponibles
CAD / Planos
Disponibles dibujo 2D y datos CAD para integración en proyectos de diseño (descargas en la ficha de producto).
Especificaciones técnicas
- Cerramientos de máquinas
- Carcasas
- Paneles de vallas de seguridad
- Estructuras ligeras para máquinas
- Estaciones de trabajo
- Estanterías, racks, carros (equipamiento MRO)
Descripción del producto
Perfil de extrusión de aluminio 40x80 Lean Line (PIL 4180) pensado para marcos modulares y aplicaciones estructurales ligeras. Ofrece reducción de peso y de coste de material frente a perfiles más pesados y cuenta con ranuras T estandarizadas para montaje rápido.
Datos técnicos
Material: aluminio EN AW-6063-T66 anodizado claro
Módulo resistente W_x: 11,9 cm3
Módulo resistente W_y: 6,4 cm3
Momento de inercia I_x: 47,4 cm4
Momento de inercia I_y: 12,8 cm4
Momento de inercia torsional I_t: 5,9 cm4
Sección transversal A: 790,8 mm2
Peso por metro: 2,140 kg
Variantes / artículos disponibles
- Perfil 40x80 Lean Line, cortado a medida, roscado M8 en ambos extremos, 50 mm de profundidad — SKU: PIL4180SNN
- Perfil 40x80 Lean Line, longitud de stock 6050 mm — SKU: PIL4180NNN
- Perfil 40x80 Lean Line, paquete de 40 unidades, longitud 6050 mm — SKU: PIL4180PAC
CAD / Planos
Disponibles dibujo 2D y datos CAD para integración en proyectos de diseño (descargas en la ficha de producto).
Especificaciones técnicas
- Modelo: PIL 4180
- Nombre comercial: 40x80 Lean Line
- Tamaño nominal: 40 x 80 mm (Lean Line)
- Material: EN AW-6063-T66, anodizado claro
- Sección transversal: 790,8 mm2
- Peso: 2,140 kg/m
- Módulos resistentes: W_x = 11,9 cm3; W_y = 6,4 cm3
- Momentos de inercia: I_x = 47,4 cm4; I_y = 12,8 cm4; I_t = 5,9 cm4
