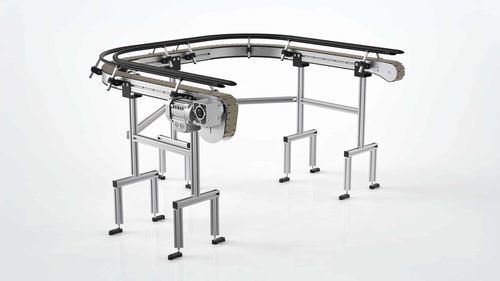

Transportador con cadena

de cadena en charnelacurvode acumulación

Resumen
Los transportadores de charnelas Robotunits están diseñados para integrarse con flexibilidad en trazados complejos y para cubrir largas distancias con un único accionamiento. Pensados para uso industrial y logístico continuo, ofrecen un transporte fiable, de bajo mantenimiento, con radios de curvatura muy reducidos y transferencia suave de productos.

Ejemplo de aplicación
Adecuados para envasado, logística, industria alimentaria, gestión de residuos y fabricación automotriz. Configurables para transporte, acumulación o transferencia indexada y fáciles de integrar en líneas de producción e intralogística.

Propiedades

• Diseño compacto con posibilidad de radios de giro muy cerrados
• Recorridos largos posibles con un único motor
• Retorno de la polea enrasado con el perfil del bastidor para un guiado suave de la cadena

Beneficios

• Adaptación al espacio disponible y al flujo de materiales
• Operación energéticamente eficiente
• Transferencia de producto fiable y uniforme entre estaciones

Datos técnicos (tabla)
Ancho del bastidor: 87 mm, 124 mm, 195 mm
Ancho de la cadena: 82,6 mm, 114,3 mm, 190,5 mm
Radio de giro mínimo: ancho de cadena 82,6 mm = 200 mm, ancho de cadena 114,3 mm = 200 mm, ancho de cadena 190,5 mm = 610 mm
Velocidad: 5 m/min a 30 m/min
Longitud máx. del transportador: aprox. 15.000 mm *
Peso máx. de transporte: aprox. 150 kg *
* dependiendo del trazado del transportador

Diseño, accionamiento y opciones

• Perfil especial con opciones de montaje para sensores, guías laterales y soportes
• Accionamiento: motor 230/400 V; sistema de holgura/tensado para una tensión óptima de la cadena
• Polea: polea especial para la cadena de charnelas, enrasada con el bastidor

Características / especificaciones técnicas

• Tres anchuras de bastidor para adaptar la solución al peso, velocidad y trazado (87 / 124 / 195 mm)
• Varias anchuras de cadena que permiten radios de giro muy reducidos
• Posibilidad de recorridos complejos con curvas y largas distancias con un solo motor
• Diseño de bajo mantenimiento y eslabones de cadena sustituibles individualmente
• Opciones de integración para sensores, guías laterales y estructuras de montaje
• Tensión y guiado de cadena optimizados
• Longitud máxima indicativa: aprox. 15.000 mm (dependiendo del trazado)
• Capacidad máxima indicativa: aprox. 150 kg (dependiendo del trazado)
