Accesorio de montaje de fijación B1.5401 series

roscado

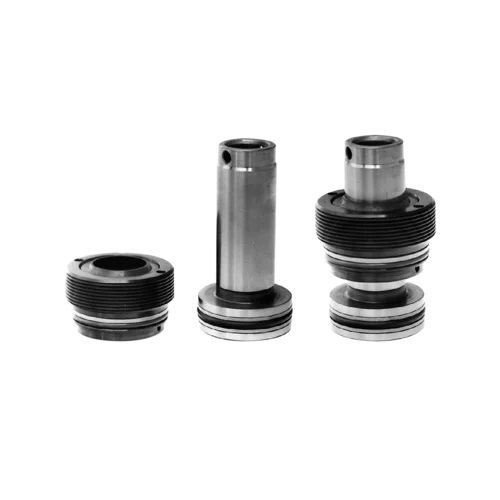

pistón y casquillo roscado completo con juntas para cilindros tipo bloque doble efecto, presión máx. de servicio 500 bar Los elementos para montaje empotrado se integran directamente en el cuerpo del útil. Los cilindros realizados pueden utilizarse como cilindros de presión o cilindros a tracción. Los elementos para montaje empotrado se utilizan sobre útiles de sujeción con espacio reducido y en todas las aplicaciones en las que los ele­mentos de sujeción normales limitan la zona libre de mecanizado o impiden la evacuación de las virutas. Los elementos para montaje empotrado con­sisten en un pistón y un casquillo roscado. El pistón se coloca en el orificio de montaje del útil. Después se enrosca el casquillo roscado en el cuerpo del útil. El plano exterior del casquillo queda a ras del cuerpo. El casquillo roscado se aprieta con una llave. Se obtiene una estanqueidad con fugas mínimas en el vástago del pistón por dos zonas indepen­dientes. Además, un rascador protege contra la penetración de materias extrañas. La estanqueidad en el orificio de ajuste se obtiene por la combinación de junta tórica y anillo de apoyo.
