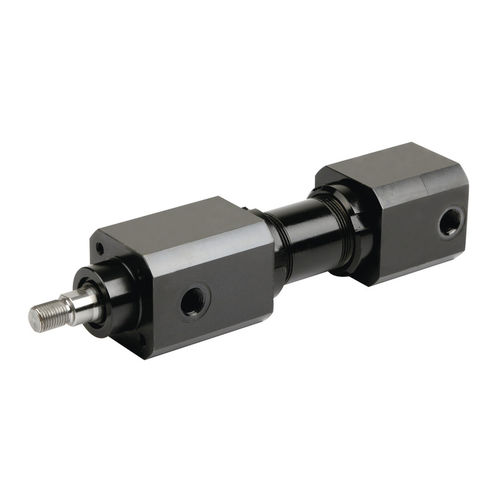

cilindro hidráulico / de doble efecto / estándar / de fijación
B1.282

{{requestButtons}}

Características

  • Tipo:

    hidráulico

  • Tecnología:

    de doble efecto

  • Otras características:

    estándar, de fijación

  • Carrera:

    Máx.: 1.200 mm

    Mín.: 60 mm

  • Esfuerzo:

    Máx.: 100,5 kN

    Mín.: 9,8 kN

  • Velocidad:

    Máx.: 0,5 m/s (1,640419948 ft/s)

    Mín.: 0,25 m/s (0,820209974 ft/s)

Descripción

Cilindros hidráulicos

Ventajas
● Amortiguación final regulable opcional
● Velocidad máx. de desplazamiento del pistón 0,5 m/s
● Juntas tipo Glydring, de desgaste y rozamiento reducidos
● Duración elevada por la utilización de anillos de guía al pistón y al vástago del pistón
● Estanqueidad casi perfecta gracias a la doble junta del vástago del pistón
● Vástago del pistón templado por inducción y cromado duro
● Rascador de suciedad efectivo
● Arandelas amortiguadoras autocentrantes que intervienen como válvula antirretorno en ambos extremos del cilindro para poder arrancar sin estrangulación
● Las roscas y centrajes en ambas cabezas del cilindro permiten el montaje de accesorios no de serie
● Particularmente apropiado para la construción de utillajes y de moldes

Cilindros hidráulicos de doble efecto con medidas de conexión según DIN ISO 6020. Diferencia importante es la longitud cero inferior. Sobre demanda, también está disponible la ejecución más larga según DIN ISO 6020. El vástago del pistón está previsto con rosca exterior. Para la fijación la parte delantera y trasera del cuerpo están previstas de 4 roscas interiores. La amortiguación regulable evita un choque demasiado duro del pistón en el cuerpo del cilindro en las aplicaciones siguientes:
1. Velocidad elevada del pistón
2. Carga suplementaria en el vástago del pistón
3. Si no es posible colocar un tope externo para absorber la carga suplementaria.

doble efecto
presión máx. de servicio 200 bar
diámetro del pistón: 25 - 80 mm
diámetro del vástago:: 16 - 50 mm
fuerza máx. de compresión: 9,8 - 100,5 kN
carreras en pasos de un mm: 60 - 1200 mm
