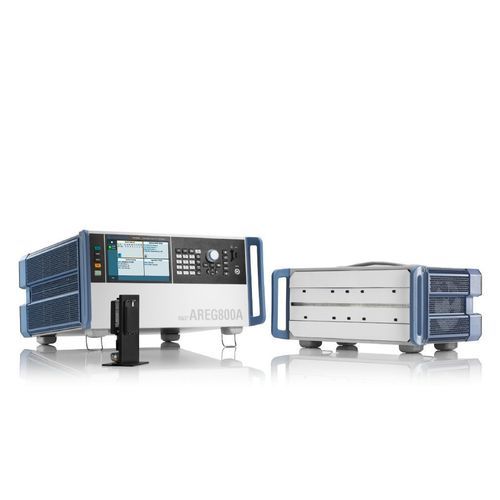

Simulador industrial R&S®AREG800A

para aplicaciones automóvilespara aplicaciones de laboratoriode sensores

Resumen
El R&S®AREG800A es un generador de ecos de radar automotriz modular destinado a generar ecos radar realistas en fases de I+D, validación y producción. Está armonizado con la matriz de antenas R&S®QAT100 y admite pruebas ISAC en bandas sub-6 GHz y FR2.

Datos clave

• Genera múltiples objetos artificiales dinámicos con distancia, RCS, velocidad radial y azimut individuales
• Opciones de ancho de banda instantáneo de hasta 5 GHz según la configuración
• Concepto híbrido de generación de ecos: analógico para distancias cortas <17 m, digital para distancias mayores; opción totalmente digital hasta air gap para FMCW
• Co-procesador HiL integrado e interfaces para sincronizar múltiples equipos
• Configuraciones optimizadas para pruebas de producción EoL y calibración

Características y ventajas

• Compatible con R&S®QAT100 y frontends mmW clásicos
• Soporta pruebas de banco y validación con frontends mmW y cámaras blindadas
• Opciones de baseband flexibles: 1 GHz base, ampliable a 2 GHz, 4 GHz y hasta 5 GHz
• Concepto híbrido analógico/digital que permite distancias artificiales pequeñas y alta densidad de escenarios
• Interfaz táctil intuitiva, control remoto SCPI, grabador de macros SCPI y generador de código

Aplicaciones

• Pruebas de sensores radar de corto alcance y alta resolución para frenado de emergencia
• Generación de escenarios y pruebas de seguridad funcional para ADAS/AD basados en radar
• Pruebas ViL y HiL para certificación y homologación
• Pruebas de producción y calibración de sensores radar 4D, incluyendo EoL
• I+D para Integrated Sensing And Communications (ISAC)

Especificaciones técnicas

• Tipo de generación de ecos: Generación dinámica de objetos artificiales; concepto híbrido analógico/digital; opción totalmente digital hasta air gap
• Frontends remotos: R&S®AREG8-24S/-24D/-81S/-81D; R&S®QAT100; R&S®FE44S para 24–44 GHz (ISAC)
• Máx. frontends remotos por unidad base: Hasta 4 frontends mmW clásicos; hasta 8 con R&S®QAT100
• Bandas RF: 24–24.25 GHz; 24–44 GHz (con FE44S); 76–81 GHz
• Ancho de banda instantáneo: 1 GHz base; ampliable a 2 GHz, 4 GHz y hasta 5 GHz con opciones
• Distancia mínima de objeto artificial: <17 m + air gap (base); <4 m + air gap con opción corto alcance
• Rango de distancias cubiertas: <4 m a 3000 m según configuración
• Máx. objetos artificiales por unidad: Hasta 32 según frontend y opciones; configuraciones corto alcance: 4–8 objetos independientes
• Paso / precisión de distancia: <2,5 cm (paso); <5 cm (precisión)
• Doppler / velocidad radial: Individual por objeto; ±500 km/h estándar; paso 0,001 km/h
• Control RCS: Rango dinámico hasta 90 dB según sistema; paso 0,5 dB
• Planitud de amplitud (QAT100): < ±5 dB en 4 GHz
• Potencia RX/TX frontend (QAT100 nominal): RX máx. 0 dBm; recomendado -20 dBm; min -60 dBm @77 GHz; TX máx. 0 dBm
• IF I/O: Salidas IF (AREG8-K740); Entrada IF (AREG8-K741)
• HiL: Co-procesador HiL (AREG8-K109); tasa de actualización HiL <0,03 ms; soporte OSI
• Interfaz y control remoto: GUI táctil; control remoto Ethernet; SCPI; GPIB opcional
• General: 5 HE, ancho 19"; peso típico 15–26 kg
