Red de antenas radar R&S®QAT100

MIMOpatchdireccional

Descripción del producto

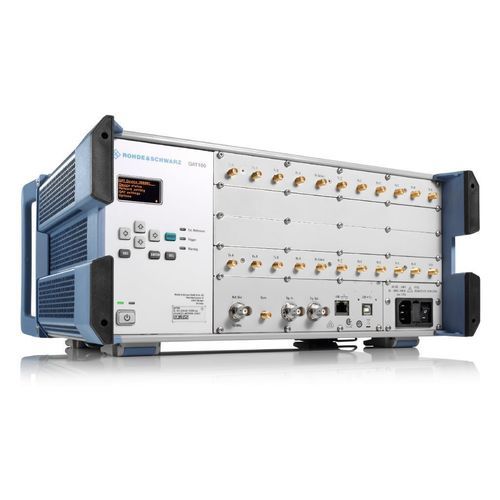

El R&S®QAT100 es un array de antenas direccionable electrónicamente que genera objetivos radar en movimiento, horizontales o verticales, sin movimiento mecánico. Con hasta 2×96 antenas transmisoras conmutables individualmente (opción R&S®QAT-B2) ofrece alta resolución radial, capacidad de actualización rápida y trayectorias reproducibles. Su ancho de banda RF instantáneo de 4 GHz y la capacidad de simular hasta 8 objetos independientes permiten escenarios densos y realistas. La línea de retardo analógica escalonada opcional (R&S®QAT-B5) permite la generación de ecos de corto alcance directamente en el frontend.

Datos clave

• Array de antenas direccionable electrónicamente
• Sistema flexible y altamente escalable
• Alta resolución radial y amplia cobertura del campo de visión
• Ancho de banda RF instantáneo de 4 GHz
• Generación autónoma de ecos de corto alcance con R&S®QAT-B5

Características y beneficios

• Escalable y flexible: Varias unidades R&S®QAT100 pueden combinarse para ampliar el campo de visión (FOV). Los conjuntos multi-instrumento se sincronizan mediante R&S®AREG800 para simular escenarios ADAS complejos. Según las vías IF disponibles, se pueden generar escenarios con hasta 8 objetivos móviles independientes.
• Alta velocidad y precisión: El espaciado de antenas de 3,7 mm proporciona alta resolución radial. El conmutado electrónico permite simular velocidades radiales muy elevadas con excelente reproducibilidad y sin piezas móviles.
• Reducción de reflexiones de corto alcance: Las antenas patch pequeñas y la superficie cubierta con material absorbente reducen el RCS, disminuyendo el piso de ruido del sensor y las reflexiones multipath. Kits de absorción/blindaje opcionales reducen aún más las interferencias.
• Preparado para escenarios complejos: Con R&S®QAT-B2 el frontend admite hasta 192 antenas TX conmutables individualmente y hasta 8 objetos completamente independientes. R&S®AREG800 automatiza la generación de escenarios y el direccionamiento de antenas.
• Generación de ecos de corto alcance: La línea de retardo analógica opcional (R&S®QAT-B5) permite simular ecos desde aprox. 2.3 m hasta ~13 m (incluye 0,5 m de separación de aire); mayores distancias con retardo externo.
• Compatible con radar MIMO: El frontend R&S®QAT-B21 proporciona 96 pares TX/RX con offset lateral de 3,7 mm, optimizado para sensores MIMO de próxima generación.

Aplicaciones (extracto)

• Simulación de objetos radar en movimiento espacial sin movimiento mecánico
• Simulación de escenarios ADAS y urbanos complejos con múltiples objetivos independientes
• Pruebas paramétricas de sensores radar incluyendo AEB y validación de corto alcance
• Pruebas de radar MIMO y verificación de resolución de rango

Especificaciones técnicas

• Rango de frecuencia RF: 76 - 81 GHz
• Ancho de banda RF instantáneo: 4 GHz
• Ancho de banda IF: 1 GHz (corresponde a 4 GHz RF)
• Rango de frecuencia IF: 1.1 - 2.1 GHz
• Tipos de objetos soportados: dinámicos y estáticos
• Número máximo de vías IF: hasta 4 direcciones angulares independientes (R&S®QAT100 estándar); hasta 8 con la opción R&S®QAT-B2
• Distancia simulada (incl. 0,5 m de separación de aire; requiere R&S®QAT-B5): 2.3 - 12.9 m
• Rango dinámico: 60 dB
• Configuración de antenas: R&S®QAT-B11 = 5 RX / 96 TX; R&S®QAT-B11 + QAT-B2 = 10 RX / 192 TX; R&S®QAT-B21 = 96 RX / 96 TX
• Polarización: 45°
• Espaciado lateral de antenas: 3,7 mm
