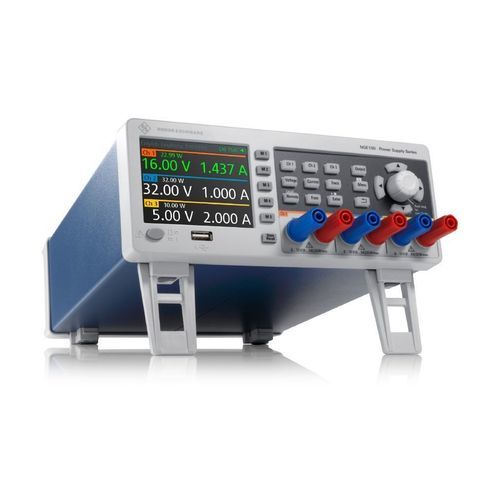

Alimentación eléctrica de mesa R&S®NGE100B

DCreguladade corriente constante

Descripción general
La serie de fuentes de alimentación DC R&S®NGE100B ofrece salidas de baja ondulación y un conjunto de funciones prácticas para bancos de ensayo y aplicaciones de prueba. Hay modelos con dos (R&S®NGE102B) o tres (R&S®NGE103B) canales controlados de forma independiente. Aplicaciones típicas: I+D, educación, pruebas de fabricación, mantenimiento y reparación. Un configurador de producto en línea facilita la selección.

Datos clave

• R&S®NGE102B: 2 canales independientes; R&S®NGE103B: 3 canales independientes
• Potencia de salida máxima: 66 W (NGE102B) / 100 W (NGE103B)
• Tensión de salida por canal: 0 V a 32 V
• Corriente de salida máxima por canal: hasta 3 A
• USB estándar (VCP/TMC); LAN (LXI), WLAN y E/S digital (4 bits) opcionales

Funciones y ventajas
Canales galvanicamente aislados
Cada canal está eléctricamente separado de los demás y no conectado a tierra del chasis, lo que permite conexiones en serie y configuraciones bipolares sin problemas de puesta a tierra con DUT complejos.

Funcionamiento en paralelo y en serie
Los canales son equivalentes y pueden conectarse en serie para obtener tensiones más altas (hasta 96 V con R&S®NGE103B, hasta 64 V con R&S®NGE102B) o en paralelo para aumentar la corriente (hasta 6 A al combinar dos canales; hasta 9 A usando los tres canales del R&S®NGE103B).

Funciones de protección
Se admiten límites por canal: corriente máxima (fusible electrónico / OCP), tensión máxima (OVP), potencia máxima (OPP) y protección térmica (OTP). Al alcanzarse un límite, la salida afectada se desactiva y se muestra un mensaje. La función FuseLink permite vincular la protección por sobrecorriente entre canales.

Condiciones de operación codificadas por color
La pantalla 3.5" QVGA (320 × 240) muestra los estados con códigos de color: tensión constante = verde, corriente constante = rojo, salida inactiva = blanco; el canal en ajuste se destaca con fondo azul.

Conectividad

• Conectores frontales: bornes de seguridad de 4 mm
• Interfaz USB: Virtual COM Port y clase TMC (estándar)
• LAN (LXI) opcional con servidor web integrado (R&S®NGE-K101)
• WLAN opcional (R&S®NGE-K102)
• E/S de trigger digital 4 bits en la parte trasera (R&S®NGE-K103)

Otros aspectos relevantes
Función arbitraria EasyArb; funciones de medida: tensión, corriente, potencia y energía; concepto de manejo y visualización orientado al usuario para un estado y ajustes claros.

Modelos disponibles

• R&S®NGE102B — 2 canales de salida — Potencia total máx. 66 W — 0 V a 32 V por canal — 0 A a 3 A — desde 1.010 EUR
• R&S®NGE103B — 3 canales de salida — Potencia total máx. 100 W — 0 V a 32 V por canal — 0 A a 3 A — desde 1.190 EUR

Características / especificaciones técnicas

• Número de canales de salida: 2 o 3
• Potencia de salida total: máx. 66 W / 100 W
• Potencia máxima por canal: 33,6 W
• Tensión de salida por canal: 0 V a 32 V
• Corriente de salida máxima por canal: 3 A
• Ondulación y ruido de tensión (20 Hz a 20 MHz): típ. < 1,5 mV RMS; < 20 mV pp (med.)
• Ondulación y ruido de corriente (20 Hz a 20 MHz): < 2 mA RMS (med.)
• Tiempo de recuperación de carga (10%→90% dentro ±20 mV): < 200 µs (med.)
• Resolución programación/lectura — tensión: 10 mV; corriente: 1 mA
• Precisión lectura tensión: < 0,1 % + 20 mV; lectura corriente: < 0,1 % + 5 mA
• Funciones de medida: tensión, corriente, potencia, energía
• Funciones de protección: OVP, OCP, OPP, OTP; FuseLink soportado
• Función arbitraria: EasyArb
• Pantalla: 3.5" QVGA (320 × 240)
• Interfaces remotas (estándar): USB; opcional: LAN (LXI)
• Conectores frontales: bornes de seguridad 4 mm
• Dimensiones (W × H × D): 222 mm × 97 mm × 310 mm
• Peso: 4,9 kg / 5,0 kg
• Instalación en rack: opción R&S®HZC95
