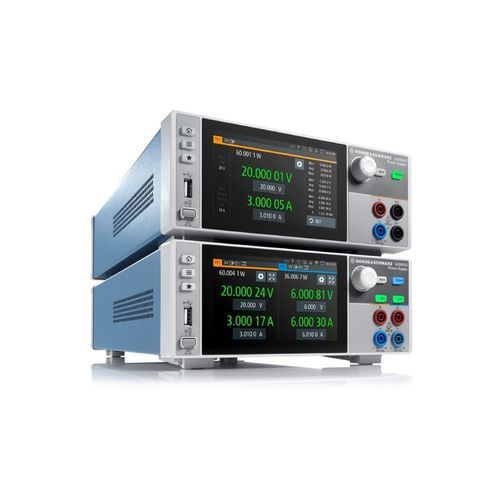

Alimentación eléctrica de mesa R&S®NGM200

DCreguladade corriente constante

Descripción general
Las fuentes de alimentación DC R&S®NGM200 son equipos compactos y de alta precisión para bancos de ensayo y laboratorio. Su arquitectura de dos cuadrantes permite operar como fuente y como sumidero, ofreciendo recuperación de carga muy rápida y altas resoluciones de lectura, útiles para simulación de baterías y pruebas de consumo.

Datos clave

• Potencia total del sistema hasta 120 W (según modelo)
• Tensión por canal: 0 V a 20 V
• Corriente máxima por canal: hasta 6 A (≤6 V) / 3 A (>6 V)
• Registro de datos de alta velocidad: hasta 500 ksample/s (FastLog)
• Dimensiones compactas y pantalla táctil TFT; control remoto USB/LAN

Aplicaciones

• Pruebas de baterías y simulación de comportamiento de baterías
• Simulación de caídas de tensión y transitorios de carga
• Caracterización de consumo y corriente de reposo
• Alimentación de circuitos y DUT sensibles al ruido

Características y ventajas

• Simulación de baterías – Opción R&S®NGM‑K106: modela capacidad, Voc y ESR según el estado de carga para alimentar el DUT de forma realista.
• Adquisición de alta velocidad (FastLog) – Captura tensión y corriente hasta 500 ksample/s (resolución 2 µs); almacenamiento en USB o transferencia vía USB/LAN; modelos de 2 canales permiten adquisición paralela.
• Voltímetro digital (DVM) – Opción R&S®NGM‑K104: puerto DVM interno para mediciones en cualquier punto del circuito, reduciendo la necesidad de un DMM externo.
• Lectura 6½ dígitos – Alta resolución para mediciones de tensión/corriente/potencia (resoluciones µV / nA según rango).
• Regulación rápida – Tiempos de recuperación < 30 µs para pasos de carga 10%→90% dentro de ±20 mV, evitando sobreoscilaciones o caídas de tensión.
• Bajo rizado/ruido – Rizado residual < 500 µV RMS y < 2 mV p‑p (20 Hz–20 MHz), apto para electrónica sensible.
• Operación en dos cuadrantes – Capacidad de fuente y sumidero para simulación de baterías/cargas; conmutación automática y indicación de corriente negativa en modo sink.
• Protecciones y utilidades – OVP/OCP/OPP/OTP, FuseLink, sense, secuenciación de salidas, trigger I/O, QuickArb, registro Standard y FastLog.

Modelos disponibles (resumen)

• R&S®NGM201 — 1 canal de salida, potencia máx. 60 W, 0–20 V, corriente por canal: ≤6 V: 0–6 A; >6 V: 0–3 A.
• R&S®NGM202 — 2 canales de salida, potencia total máx. 120 W, cada canal 0–20 V, mismas limitaciones de corriente; adquisición paralela soportada.

Especificaciones técnicas

• N.º de canales: 1 / 2
• Potencia total: máx. 60 W / 120 W
• Potencia máx. por canal: 60 W
• Tensión por canal: 0 V a 20 V
• Corriente máx. por canal: ≤6 V: 6 A; >6 V: 3 A
• Rizado y ruido de tensión (20 Hz–20 MHz): < 500 µV RMS; < 2 mV p‑p (med.)
• Rizado corriente (20 Hz–20 MHz): < 1 mA RMS (med.)
• Tiempo de recuperación (10%→90% dentro ±20 mV): < 30 µs
• Resolución programación: tensión 1 mV; corriente 0,1 mA
• Resolución lectura: tensión (20 V: 20 µV; 5 V: 5 µV), corriente (10 A: 20 µA; 1 A: 2 µA; 100 mA: 200 nA; 10 mA: 20 nA)
• Precisión de lectura: ejemplos según rango (tensión <0,02% + offset; corriente <0,05% + offset)
• Pantalla: TFT 5" WVGA táctil; bornes traseros 4 líneas por canal
• Interfaces remotas: USB, LAN (opcional WLAN, GPIB)
• Dimensiones (An×Al×F): 222 × 97 × 436 mm; Peso: ≈7,2–7,4 kg
