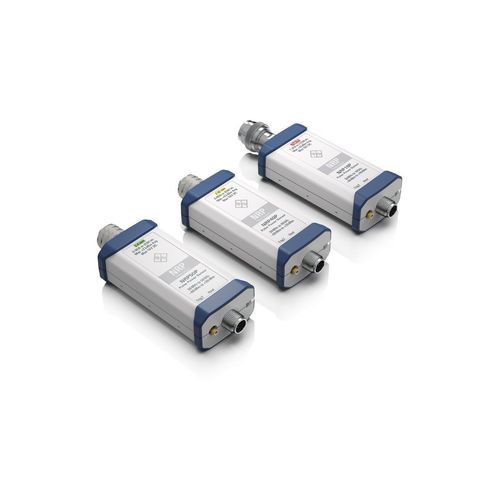

Sensor de potencia microondas R&S®NRPxxP

de pico y potencia media

Descripción general
Los sensores de potencia por pulsos R&S®NRPxxP son sensores de potencia de banda ancha para medir características de pulsos y potencia de salida en el desarrollo, la producción, la instalación y el mantenimiento de sistemas y componentes de radar. Ofrecen una banda de vídeo máxima de 30 MHz y una subida/bajada < 13 ns, lo que permite medir anchuras de pulso de aproximadamente 50 ns. Los modos de alta resolución y el análisis automático reducen operaciones manuales y mejoran la repetibilidad de las mediciones.

Puntos clave

• Banda de vídeo máxima: 30 MHz
• Capacidad de muestreo alta: 80 Msample/s (reconstrucción de envolvente)
• Subida/bajada: < 13 ns
• Anchura mínima de pulso medible: aprox. 50 ns
• Análisis automático de pulsos y evaluación estadística

Modo de alta resolución

• Muesteo en tiempo equivalente para señales repetitivas con resolución temporal hasta 100 ps
• Resolución en modo traza: 12,5 ns para reconstrucción de envolvente
• Requiere alta densidad de muestras para secciones de señal muy ampliadas

Análisis automático de pulsos
El análisis automático determina parámetros temporales y de nivel clave sin marcadores manuales y adapta los resultados a cambios en la forma de pulso.

• Parámetros temporales: tiempo de subida/caída, tiempo de inicio/fin, anchura de pulso, ciclo útil, periodo de pulso, tiempo fuera de pulso
• Parámetros de nivel: cima de pulso, base de pulso, pico, promedio, mínimo, sobreimpulso (positivo y negativo)

Análisis estadístico
Evaluación estadística de las distribuciones de amplitud de señales tipo ruido para obtener la potencia de envolvente de pico, la potencia media y la relación pico-a-media. Las medidas CCDF, CDF o PDF con 1 000 000 de muestras pueden realizarse en menos de 25 ms a plena banda de vídeo.

Modo emisor de disparo
Combinado con una unidad base R&S®NRX o el sensor hub R&S®NRP-Z5, un sensor R&S®NRPxxP puede generar un disparador interno derivado de la señal medida para sincronizar otros sensores.

Modelos disponibles (selección)
Modelo | N.º de pedido | Rango de frecuencia | Rango de nivel | Tipo de conector
R&S®NRP18P | 1444.1190.02 | 50 MHz - 18 GHz | -60 dBm a +20 dBm | N (m)
R&S®NRP40P | 1444.1290.02 | 50 MHz - 40 GHz | -60 dBm a +20 dBm | 2.92 mm (m)
R&S®NRP50P | 1444.1390.02 | 50 MHz - 50 GHz | -60 dBm a +20 dBm | 2.4 mm (m)

Funciones y ventajas (resumen)

• Banda de vídeo máxima 30 MHz
• Alta tasa de muestreo que permite 12,5 ns de resolución temporal de la envolvente reconstruida
• Subida/bajada < 13 ns; anchura mínima de pulso ~50 ns
• Medición automática de hasta 15 parámetros de pulso
• Mediciones estadísticas rápidas (CCDF/CDF/PDF) con 1e6 muestras en < 25 ms
• Modo emisor de disparo para configuraciones multi-sensor sincronizadas

Especificaciones técnicas

• Brand: Rohde & Schwarz
• Serie / familia: R&S®NRPxxP
• Banda de vídeo máxima: 30 MHz
• Subida/bajada: < 13 ns
• Anchura mínima de pulso medible: aprox. 50 ns
• Tasa de muestreo (capacidad alta): 80 Msample/s (reconstrucción de envolvente, 12,5 ns)
• Muesteo en tiempo equivalente (señales repetitivas): hasta 100 ps de resolución temporal
• Resolución en modo traza: 12,5 ns
• Análisis automático de pulsos: hasta 15 parámetros temporales y de nivel
• Análisis estadístico: CCDF / CDF / PDF con 1 000 000 de muestras en < 25 ms a plena banda de vídeo
• Modo emisor de disparo: compatible con R&S®NRX o R&S®NRP-Z5
• Rango de niveles (modelos ejemplo): -60 dBm a +20 dBm
• Rangos de frecuencia (ejemplos): 50 MHz–18 GHz / 50 MHz–40 GHz / 50 MHz–50 GHz
• Tipos de conectores (ejemplos): N (m), 2.92 mm (m), 2.4 mm (m)
• Número típico de parámetros de pulso automáticos: 15
