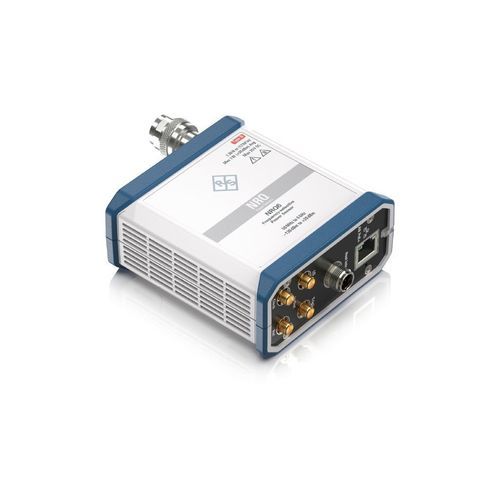

Sensor de potencia microondas R&S®NRQ6

de pico y potencia media

Resumen
El R&S®NRQ6 es un sensor de potencia selectivo en frecuencia basado en tecnología de receptor que realiza medidas de potencia banda‑limitadas de 50 MHz a 6 GHz con un rango de niveles de -130 dBm a +20 dBm. Ofrece amplio rango dinámico, alta velocidad y modos avanzados de medida (trace, ACLR, pulsos ultrarrápidos) y puede ampliarse mediante opciones para captura I/Q, servo de potencia y mediciones fase‑coherentes multicanal.

Datos clave

• Rango de frecuencia: 50 MHz a 6 GHz
• Rango de medida de potencia: -130 dBm a +20 dBm
• Ancho de banda de medida típico: hasta 100 MHz (opciones zero‑IF hasta 400 MHz)
• Interfaz opcional I/Q para captura vectorial
• Mediciones fase‑coherentes multicanal (opcional)

Descripción del producto
El R&S®NRQ6 utiliza tecnología de receptor para alcanzar medidas precisas y de alta velocidad más allá de los límites de los sensores de diodo convencionales. Soporta medidas de potencia de media continua, visualización de trace, mediciones ACLR y captura de pulsos disparados ultrarrápidos. Con opciones puede proporcionar salida I/Q para demodulación externa, funcionar como frontend RF en cadenas de medida o integrarse en bucles de servo de potencia automatizados.

Funciones y ventajas

• Arquitectura basada en receptor para mediciones rápidas y a niveles muy bajos
• Medida de potencia media continua hasta -130 dBm
• Mediciones trace y ACLR para análisis espectral
• Captura I/Q (opcional) para análisis vectorial de señales
• Mediciones fase‑coherentes (opcional) para comparación de fase multicanal
• Mediciones de pulsos ultrarrápidos para pruebas de componentes RF

Fácil manejo

• Interfaz web intuitiva e interfaces hardware
• Funciones autoset y seguimiento automático de frecuencia
• Visualización de espectro/trace para comprobaciones rápidas
• Conectividad en red para control remoto y transferencia de datos

Captura de datos I/Q
Con la opción R&S®NRQ6-K1, el sensor puede operarse como frontend RF autónomo para capturar datos I/Q vectoriales. Los flujos I/Q capturados pueden exportarse vía SCPI para demodulación y análisis externo (por ejemplo R&S®VSE) o almacenarse para postprocesado.

Servo de potencia rápido
La opción R&S®NRQ6-K2 habilita un canal de comunicación serial dedicado a través de los conectores de trigger para implementar bucles de servo de potencia (p. ej. con R&S®SGT100A). Los tiempos de iteración típicos en bancos de prueba de componentes son del orden de 1 ms a 1,5 ms para estabilizar rápidamente la potencia de salida.

Mediciones fase‑coherentes
La operación fase‑coherente opcional (R&S®NRQ6-K3) establece una relación primaria/secundaria entre varios sensores para distribuir LO, reloj y triggers. Esto permite mediciones síncronas de fase multicanal con incertidumbre típica muy baja (ej.: ≈0,1° a -60 dBm en configuraciones multicanal).

Modelos disponibles (resumen)

• R&S®NRQ6 — Rango de frecuencia: 50 MHz – 6 GHz; Rango de niveles: -130 dBm a +20 dBm; Conector: N (m); RBW típica: hasta 100 MHz (opciones zero‑IF disponibles)

Especificaciones técnicas

• Rango de frecuencia: 50 MHz a 6,0 GHz
• Adaptación de impedancia (SWR): <1,20 (50–100 MHz), <1,13 (>100 MHz–2,0 GHz), <1,20 (>2,0–6,0 GHz)
• Rango de medida de potencia: -130 dBm a +20 dBm (dependiente de RBW)
• Nivel de daño: potencia media máx. 1 W (+30 dBm) continua; potencia de envolvente pico máx. 2 W (+33 dBm) durante máx. 1 µs
• Tensión DC máxima en entrada: ±20 V
• Atenuación de entrada RF: 0 dB y 30 dB
• Subrangos de medida: 0 dB → -130 dBm a -10 dBm; 30 dB → -100 dBm a +20 dBm
• RBW: modo SSB 10 Hz a 40 MHz; modo zero‑IF (RF ≥ 400 MHz): 50/80/100/400 MHz
• Tasa de adquisición/muestreo: ~119 MHz a 121 MHz
• DANL: dependiente de frecuencia y atenuación (ejemplos en la especificación completa)
• Incertidumbres: dependientes de frecuencia y temperatura (valores ejemplo en la especificación completa)
• Tipo de conector: N (hembra)
