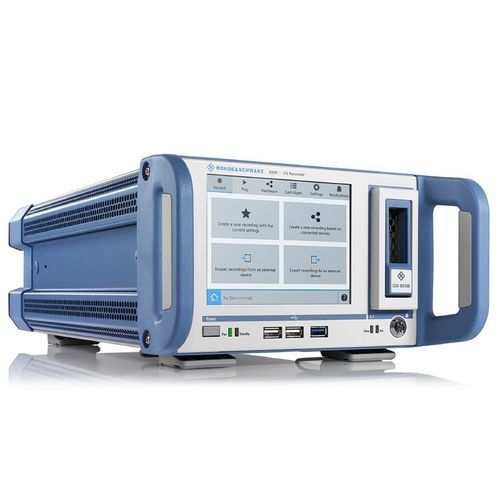

Registrador digital R&S®IQW

universalpara PCpara laboratorio

Resumen
El grabador de datos I/Q de banda ancha R&S®IQW registra, almacena y reproduce en tiempo real flujos de datos I/Q para ensayos reproducibles en banco de pruebas con escenarios RF en vivo. La grabación de señales reales permite mayor control y reduce los costes de pruebas de campo.

Datos clave

• Exportación parcial de datos I/Q grabados
• Reproducción continua de datos I/Q grabados
• Postprocesado con R&S®VSE Vector Signal Explorer

Características y ventajas

• Grabación de banda ancha — Ancho de banda de grabación y reproducción hasta 1000 MHz (según la configuración)
• Manejo de datos de alta precisión — Tamaño de palabra I/Q de 12 o 16 bits según la banda; tasa de muestreo hasta 1200 Msample/s (complejo)
• Almacenamiento de alta capacidad — Packs SSD de grado servidor: 3,2 Tbyte, 6,4 Tbyte y 15 Tbyte (R&S®IQW-BD115). Con 15 Tbyte, aprox. 65 minutos a 1000 MHz (más tiempo a banda reducida)
• Conectividad flexible — Interfaz I/Q digital HS (full duplex, QSFP+, 40 Gbit/s), USB 3.0/2.0, LAN (Ethernet 10/100/1000 Mbit/s), puerto para antena GPS, puertos BNC
• Operación guiada — Asistente de grabación/reproducción y GUI táctil para puesta en marcha rápida

Modelos disponibles

• R&S®IQW100 — hasta 100 MHz (extensible a 200 MHz)
• R&S®IQW — hasta 512 MHz
• R&S®IQW1000 — hasta 1000 MHz

Opciones y accesorios

• Packs de memoria: 3,2 Tbyte (R&S®IQW-BC103), 6,4 Tbyte (R&S®IQW-BD106), 15 Tbyte (R&S®IQW-BD115)
• Placa de interfaz R&S®IQW-B40G (2×10 Gbit/s y 40 Gbit/s)
• Opciones import/export y GPS: R&S®IQW-K110, R&S®IQW-K112, R&S®IQW-K200
• Accesorios: cable R&S®DIGIQ-HS (3 m), adaptador de rack 19" R&S®IQW-Z19

Conectividad y equipos compatibles

• Fuentes I/Q para grabación: R&S®FSW, R&S®FSWT
• Receptores/targets para reproducción: R&S®SMW200A, R&S®SMM100A, R&S®SMBV100B, R&S®SGT100A
• Control remoto por LAN; transferencia I/Q de alta velocidad vía QSFP+

Especificaciones técnicas

• Ancho de banda RF (con R&S®FSW y/o R&S®SMW200A): hasta 1000 MHz
• Tamaño de palabra I/Q: 12 o 16 bits (según banda)
• Tasa de muestreo (R&S®IQW): 1200 Msample/s (factor de sobremuestreo 1,25/Hz), complejo
• Interfaz HS Digital I/Q: full duplex, QSFP+, 40 Gbit/s
• Pantalla: TFT 5.7" a color con pantalla táctil, 640 × 480 píxeles
• USB: 4 × USB 2.0, 3 × USB 3.0
• LAN (control remoto): Ethernet 10/100/1000 Mbit/s
• Alimentación: AC 100 V a 240 V (±10 %), ≤ 150 VA
• Dimensiones (A × H × P): 249 mm × 150 mm × 451 mm
• Montaje en rack: ½ 19", 3 U
• Peso: 6,3 kg
• Temperaturas: funcionamiento 0 °C a +40 °C; almacenamiento −20 °C a +70 °C
