Matriz de conmutación RF R&S®OSP

estáticoelectromecánicadigital

Presentación
La plataforma modular R&S®OSP está diseñada para la conmutación RF y el control. Disponible en modelos compactos de 2 RU (R&S®OSP220, R&S®OSP230) y en un modelo de 3 RU (R&S®OSP320), cubre configuraciones desde estaciones de laboratorio hasta sistemas de prueba integrados en rack. La plataforma acepta módulos de relés RF, SSR, E/S digitales y módulos auxiliares, y puede conectarse en red para operación distribuida o remota.

Hechos clave

• Plataforma modular para conmutación RF reproducible y secuencias de prueba automatizadas
• Unidades 19" compactas en formatos 2 RU y 3 RU
• Módulos de relé RF electromecánicos hasta 67 GHz y módulos SSR hasta 43,5 GHz
• Expansible vía Ethernet y caja satélite (R&S®OSP‑B200S2) para configuraciones distribuidas
• Control local y remoto mediante GUI web integrada; pantalla táctil en OSP230 y opción en OSP320

Modelos y funcionamiento

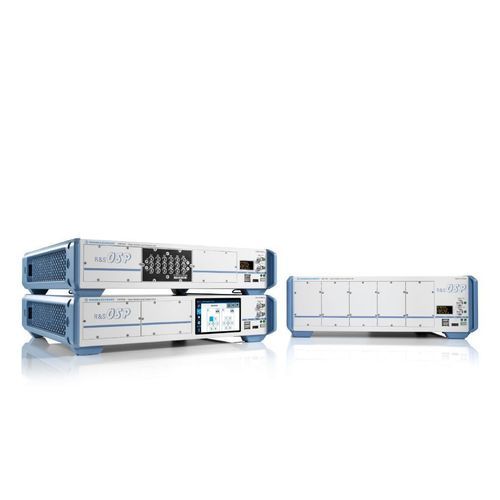

• R&S®OSP220: unidad base compacta 2 RU
• R&S®OSP230: unidad base compacta 2 RU con pantalla táctil de control manual
• R&S®OSP320: unidad base 3 RU con módulo monitor/táctil opcional
• Todos los modelos incorporan una CPU potente con LINUX® y una GUI web basada en navegador para control local o remoto; soporte de teclado/ratón externo y monitor HDMI

Módulos y opciones
La plataforma admite diversos tipos de módulos para construir soluciones de conmutación específicas para cada aplicación. Módulos y opciones incluyen:

• Módulos universales de relés RF electromecánicos (N relays) de DC hasta 12.4 GHz
• Módulos de relés RF electromecánicos hasta 18 GHz, 26.5 GHz, 40 GHz, 50 GHz y 67 GHz
• Módulos de relé de estado sólido (SSR) hasta 43.5 GHz, E/S digitales y módulos multiplexores
• Módulos auxiliares como atenuadores RF y módulos sistema especiales
• Kit de módulos para personalización
• Caja satélite R&S®OSP‑B200S2 para operación remota y reducción de longitudes de cable RF

Control, rutas y funciones trigger

• GUI web para conmutación, definición de rutas y operación manual; la GUI se ajusta automáticamente a la resolución del monitor
• Control de rutas: combinar estados de relés para definir rutas; copiar/pegar la sintaxis de ruta en SCPI para una programación eficaz
• Función trigger para conmutación rápida y precisa; triggers hardware y cuatro tipos: single, toggle, sequenced, addressed
• Con módulos SSR, triggers externos pueden acelerar la conmutación hasta 1000× respecto a LAN; trigger manual para depuración
• Configuración de trigger vía SCPI y pantalla táctil; la GUI muestra intervalo mínimo y frecuencia máxima de trigger según la configuración

Aplicaciones
R&S®OSP está destinado a entornos de producción, laboratorios de prueba y desarrollo que requieren conmutación y control RF automatizados y fiables. Usos típicos: sistemas EMC, enrutamiento RF para generadores y amplificadores, multiplexado de señales forward/reverse y verificación de interlocks.

Especificaciones técnicas (selección)

• Interfaces (frontal): USB para teclado/ratón/pendrive — 2 × USB 2.0 tipo A; HDMI™ para monitor externo — 1; Touchscreen: OSP230: 1; OSP320: opcional (R&S®OSP-B300M); Trigger externo I/O: BNC (2); Indicador de estado (dirección TCP/IP) en OSP220 y OSP320
• Interfaces (trasera): USB 3.0 tipo A (1); LAN: Ethernet RJ-45 10/100 Mbit/s (1); Ranura de memoria protegida: micro-SD (1)
• Interfaz trigger adicional: D-Sub 9 macho 4 bits en OSP320 (1)
• Condiciones ambientales: Temperatura de funcionamiento 0 °C a +50 °C; Almacenamiento –25 °C a +70 °C; Damp heat +40 °C, 90 % HR (EN 60068-2-30); Altitud 0 a 4600 m
• Resistencia mecánica: Vibración sinusoidal 5–55 Hz (0,3 mm), 55–150 Hz (0,5 g) EN 60068-2-6; Random 10–300 Hz 1,2 g RMS EN 60068-2-64; Shock 40 g EN 60068-2-27 / MIL-STD-810E
• Alimentación: 100–240 V AC (±10 %), 50–60 Hz (±10 %); Corriente máxima de entrada 1,5 A a 3,6 A (máx. 310 VA); Potencia nominal sin módulos < 25 W
• Dimensiones (W × H × D): OSP220 / OSP230: 444,7 mm × 107,6 mm × 471,9 mm (2 RU); OSP320: 444,7 mm × 152,05 mm × 471,9 mm (3 RU); Profundidad de rack 425 mm (sin módulos)
• Peso (sin módulos): OSP220 ≈ 6,85 kg; OSP230 ≈ 6,95 kg; OSP320 ≈ 7,95 kg
• Sistema operativo: LINUX®
• Certificados: UE (CE, RoHS), China, Canadá, USA, Corea
