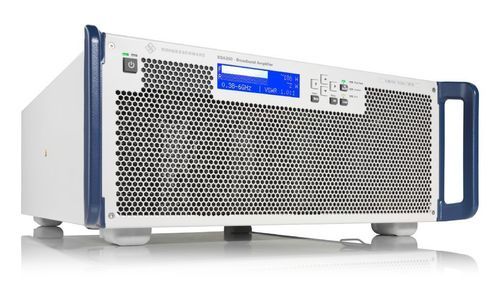

Amplificador de señal R&S®BBA300

de potenciaRFmicroondas

Resumen
R&S®BBA300 es una familia de amplificadores de estado sólido de banda ultraancha diseñada para entornos de prueba RF críticos (CEM, coexistencia OTA, validación de producto, pruebas de componentes RF). Los modelos cubren rangos continuos desde 380 MHz hasta 18 GHz y potencias P1dB escalables hasta 1000 W según la configuración. La plataforma es modular y configurable en sistemas mono, dual o multibanda.

Datos clave

• Barridos RF continuos sobre rangos ultraanchos hasta 18 GHz
• Potencia de salida RF (P1dB) hasta 1000 W (dependiendo del modelo)
• Soporta modulaciones de amplitud, frecuencia, fase, pulsos y OFDM complejo
• Alta tolerancia a desadaptación (funcionamiento hasta VSWR 6:1)
• Configuraciones flexibles y escalables con extensión de frecuencia y potencia

Características y ventajas
Excelente rendimiento RF
Amplificación de banda ancha de 380 MHz a 18 GHz con opciones de salida hasta 1000 W. Cubre bandas CEM y estándares inalámbricos comunes (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee). Soporta señales CW estrechas y OFDM de banda ancha. Densidad de ruido típica hasta −110 dBm/Hz y armónicos alrededor de −25 dBc para reducir la fuga a canales adyacentes y mantener buenas características de transferencia.

Amplificador ajustable
La opción de software R&S®BBA300-PK1 permite ajustar el punto de operación entre clase A y AB para optimizar linealidad, reproducción de pulsos o potencia máxima en salida y aumentar la tolerancia a desadaptaciones.

Alta disponibilidad
El diseño RF y los conceptos de protección permiten operación continua fiable incluso con cargas desadaptadas (tolerancia hasta VSWR 6:1). El ajuste periódico de la corriente de polarización compensa el envejecimiento para aumentar la vida útil y reducir tiempos de inactividad.

Flexible y configurable
Diseño modular compacto con unidades enchufables 19" para integración en racks. La frecuencia y potencia pueden configurarse y ampliarse; opciones de conmutación permiten combinar amplificadores y agrupar bandas en sistemas multibanda.

Control inteligente
Plataforma de software moderna con GUI basada en roles. Interfaz Ethernet estándar con control remoto SCPI; SNMP opcional. Claves de opción para extensión de frecuencia, modo de alta potencia, ajuste del punto de operación y otras funciones licenciadas.

Modelos disponibles (selección)
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W

Aplicaciones

• Pruebas CEM y ensayos regulatorios
• Pruebas de coexistencia OTA y ensayos en cámara
• Validación de producto e integración en línea de producción
• Pruebas de componentes RF, I+D y bancos de ensayo

Especificaciones técnicas

• Rango de frecuencia: 380 MHz a 18 GHz (dependiendo del modelo)
• Potencia de salida RF (P1dB): según modelo, hasta 1000 W
• Densidad de ruido: hasta −110 dBm/Hz (típ.)
• Armónicos: típ. ≈ −25 dBc
• Modos de modulación soportados: amplitude, frequency, phase, pulse, OFDM complejo
• Tolerancia a desadaptación: operación a plena potencia hasta VSWR 6:1
• Interfaces de control: Ethernet (SCPI); SNMP opcional; GUI basada en roles
• Modularidad: unidades 19" enchufables compactas; sistemas mono/dual/multibanda escalables
• Protección: conceptos de protección inteligentes, ajuste periódico del bias para compensar envejecimiento
• Opciones de software: ajuste de punto de operación (R&S®BBA300-PK1) y otras funciones licenciadas
