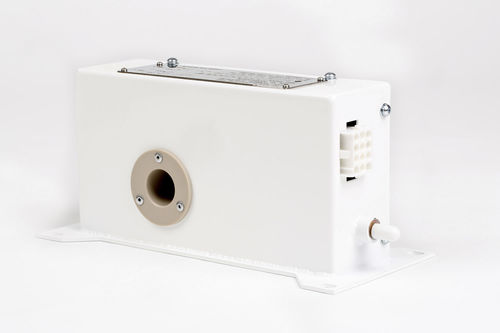

Relé de protección de fuga a tierra

de corrientede potenciade nivel

La unidad de fuga a tierra de CA / CC es una unidad de detección de corriente residual que se alimenta de la batería del vehículo o de la alimentación de CA y mide la suma de la corriente en los conductores primarios de "alimentación y retorno" que pasan por su abertura. Durante el funcionamiento normal, cuando no hay ningún fallo a tierra en el sistema, la corriente en los conductores "positivo" y "negativo" se anulan mutuamente, por lo que no se produce ningún fallo. La señal de corriente residual medida es filtrada y rectificada antes de ser introducida en un comparador. Si la corriente es superior a un nivel de detección establecido, se señala un fallo a través de los contactos del relé. La salida de avería puede restablecerse tras un retardo si la corriente residual cae por debajo del nivel de detección o permanecer bloqueada en el estado de avería hasta que la unidad se apague y se encienda de nuevo. Rowe Hankins ha desarrollado una nueva unidad de fuga a tierra de CA de doble disparo que se programa digitalmente y es la siguiente evolución para las aplicaciones de detección de desequilibrios de corriente. Para la protección de circuitos de alimentación de CA/CC. Salida de fallo bloqueada. Certificado para aplicaciones ferroviarias. Ajustes a medida para los requisitos del cliente. Cumple con las normas BSEN: BSEN 50155: 2007 También: BSEN 60529: 1992 BSEN 50121-3-2: 2006 BSEN 61373: 2010
