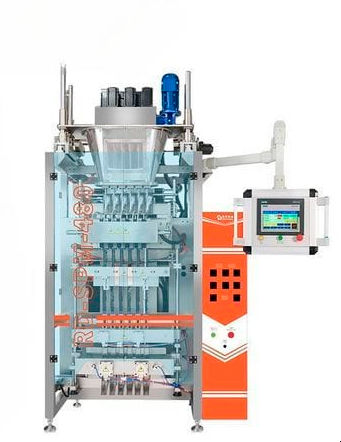

Máquina de acondicionamiento automática RD-SPM-480

continuacon filmvertical

Resumen
La máquina de envasado sachet sellado en tres lados RD-SPM-480 es un sistema vertical form-fill-seal (VFFS) diseñado para embalaje de alta velocidad en columnas múltiples de sachets y sticks. La configuración de 6 líneas se presenta como ejemplo; hay variantes multi-línea escalables (10–16 líneas). La máquina procesa polvos, granulados y líquidos con control de movimiento por servomotor y un diseño vertical compacto, apta para producción farmacéutica, alimentaria, cosmética y química.

Aplicaciones clave

• Alimentación y bebidas: sticks de café monodosis, sachets de especias, sobres de azúcar.
• Farmacéutica: dosis de medicamentos en polvo, suplementos electrolíticos.
• Química: muestras de detergente, stick packs agroquímicos.
• Cosmética: porciones monodosis en polvo para cuidado de la piel y el cabello.

Resumen del producto
Máquina VFFS multi-columna para sachets/sticks con control servo y dosificación por tornillo o volumétrica para un llenado de alta precisión. Las especificaciones documentadas incluyen una precisión de ±0,2 g y, para configuraciones específicas, ±0,1% de precisión de dosificación. Los ejemplos de rendimiento indicados alcanzan hasta 240 sticks/minuto según número de líneas y características del producto. El modelo RD-SPM-480 corresponde a una configuración de 6 líneas; se ofrecen matrices de líneas sincronizadas de mayor capacidad para salidas superiores.

Especificación (puntos destacados)
Diseño higiénico: construcción en acero inoxidable IP65, referencias de conformidad GMP/FDA.
Herramientas y rango de formatos: cambio rápido de utillaje compatible con más de 20 tamaños de stick (10×50 mm a 25×200 mm).
Energía: hasta 30% menos consumo de aire comprimido frente a máquinas stick-pack tradicionales.

Tabla: especificaciones numéricas clave
Nombre del producto — Multi-lines Stick Powder Packaging Machine
Ancho máximo de film — 480 mm
Capacidad — 30–40 ciclos/min por línea
Potencia — 9,5 kW
Ruido — <65 dBA

Principales funciones y flujo de proceso

• Manejo y formado de film: film en bobina conformado en tubo vertical en múltiples líneas mediante collarines de formado y mordazas de termoformado.
• Relleno de precisión: dosificadores de tornillo/auger servoaccionados dispensan 0,5 ml–50 ml con medidas antiobstrucción para polvos pegajosos.
• Sellado y corte: sellos longitudinales y transversales generan sachets herméticos; cortadores integrados (cuchilla caliente, dentada o corte en frío) separan las unidades.
• Clasificación de salida: sachets terminados expulsados a bandejas o transportadores con alineación guiada por visión para procesado posterior.
• Opciones: registro de impresión de alta resolución, codificación (transferencia térmica, chorro de tinta) e inspección por visión.

Partes principales

• Desbobinador de film y control de tensión
• Estación de formado / collar
• Alimentador servo / dosificadores de tornillo servoaccionados
• Estación de sellado (longitudinal & transversal)
• Cortador servo
• Control PLC (se menciona PLC Siemens) y sensores de registro/visión

Ventajas

• Operación continua con film en bobina que reduce paradas frente a líneas con bolsas prefabricadas.
• Formatos flexibles: admite sellos a 3 y 4 lados mediante cambio de utillaje.
• Compatibilidad amplia de materiales: PET/PE, OPP/CPP, Alu/PE y films laminados.
• Amplia aplicabilidad de producto: polvos, granulados, líquidos, pastas y sólidos.
• Alto grado de automatización: integra formado, llenado, sellado, codificación, corte y descarga para fácil integración.

Limitaciones

• No es ideal para objetos muy largos, pesados, frágiles o de forma muy irregular que puedan atascarse durante el formado o el llenado.
• El cambio de formato requiere reemplazo del collar de formado y personal capacitado.
• Inversión inicial superior a soluciones manuales o semiautomáticas.
• El rendimiento depende de la calidad constante del film y de un registro preciso.

Características / especificaciones técnicas

• Ejemplo de modelo: RD-SPM-480 (configuración de 6 líneas).
• Opciones de líneas: 6 líneas (RD-SPM-480) hasta 10–16 líneas sincronizadas.
• Producción nominal: hasta 240 sticks/min según número de líneas y producto.
• Precisión de dosificación: ±0,2 g (texto) y ±0,1% para configuraciones específicas.
• Tamaños de stick soportados: 10×50 mm a 25×200 mm; utillaje para 20+ tamaños.
• Ancho máximo de film: 480 mm.
• Capacidad por línea: 30–40 ciclos/min.
• Potencia: 9,5 kW.
• Nivel de ruido: <65 dBA.
• Construcción: acero inoxidable higiénico, IP65, referencias GMP/FDA.
• Rango de llenado: 0,5 ml–50 ml.
• Control: movimiento servo, PLC Siemens mencionado, sensores ópticos de registro.
