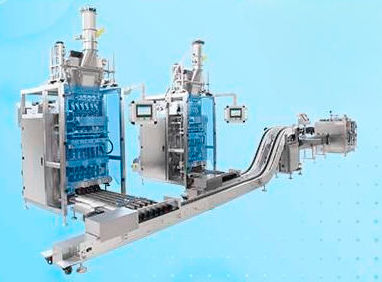

Estuchadora de carga superior RD-SCL-320W

de alta velocidadservoaccionadacontinua

Descripción general
Línea de cartoneado y envasado de sticks multicanal que integra una unidad form-fill-seal (tira/stick) con un cartoner para un embalaje automatizado y continuo. Varias tiras se forman, rellenan (polvo, gránulos o líquido), sellan y cortan, luego transportadores sincronizados cuentan y transfieren los paquetes al cartoner para su inserción en cajas y cierre final.

Flujo del proceso
El form-fill-seal produce simultáneamente varias vías de stick con control servo para un indexado y espaciado precisos. Las tiras llenas se alinean, cuentan y apilan si es necesario, y se trasladan mediante transportadores sincronizados y un transportador de cubetas al cartoner. En la estación de cartoneado se monta una caja desde el cargador, se introducen los sticks y la caja se cierra y sella para entregar packs en caja terminados.

Especificación (resumen)
Hasta 40 sobres por vía por minuto; hasta 320 cajas por minuto (según línea). Apto para polvos, gránulos y líquidos. Ancho de film máximo 480 mm.

Detalles técnicos (tabla)
Modelo: RD-SCL-320W
Ancho máximo de film cartoner sticks: 480 mm
Capacidad de producción cartoner sticks: hasta 240 bolsas/min (según configuración)
Capacidad del cartoner: hasta 320 cajas/min
Rango de tamaño de caja: L 70–180 mm; W 35–80 mm; H 14–50 mm
Peso del cartón: 250–360 g/m²
Control: Siemens PLC con accionamiento servo completo para movimientos sincronizados

Precisión de llenado de líquidos
Volumen de llenado / precisión:
Superior a 2 ml — ≤ ±1%
1–2 ml — ≤ ±1,5%
0,5–1 ml — ≤ ±2,5%

Características principales

• Control por servo total para formar, trasladar y cartonear múltiples filas de forma sincronizada con temporización y separación precisas.
• Manejo de material flexible con mecanismos inteligentes de transporte, agarre y apilamiento para una alimentación precisa en la tolva del cartoner.
• Inspección en línea y rechazo: sistemas integrados de pesaje o visión supervisan peso y calidad de sellado y rechazan automáticamente los packs defectuosos.

Piezas principales

• Cortador fácil de rasgar
• Transportador de sinfín largo
• Dispositivo de transferencia / transportador sincronizado
• Plataforma de clasificación de sticks
• Mecanismo de alimentación/ apilado de doble capa

Especificaciones / Datos técnicos

• Modelo: RD-SCL-320W
• Rendimiento general de referencia: hasta 40 sobres por vía/min; hasta 320 cajas/min (dependiente de la línea)
• Ancho de film cartoner sticks: máx. 480 mm
• Capacidad de producción cartoner sticks: hasta 240 bolsas/min
• Capacidad cartoner: hasta 320 cajas/min
• Rango de tamaño de caja: L 70–180 mm; W 35–80 mm; H 14–50 mm
• Peso del cartón: 250–360 g/m²
• Precisión de llenado (líquidos): >2 ml ≤ ±1% ; 1–2 ml ≤ ±1,5% ; 0,5–1 ml ≤ ±2,5%
• Compatibilidad de materiales: polvos, gránulos y líquidos
• Sistema de control: Siemens PLC y accionamiento servo completo para movimientos críticos
