Acoplamiento de espiral MWC15-4-3-A
con medida de parsin contragolpe

acoplamiento de espiral
acoplamiento de espiral
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de espiral
Otras características
con medida de par, sin contragolpe
Par

0,85 Nm
(0,6269 ft.lb)

Velocidad de rotación

6.000 rpm
(37.699,11 rad.min-1)

Descripción

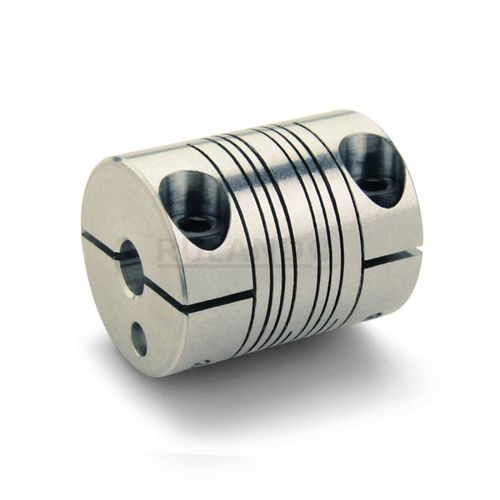

Ruland MWC15-4-3-A, es un acoplamiento helicoidal de cuatro cortes con 4mm x 3mm agujeros, 15,0mm diámetro externo, y 22,0mm longitud. Está fabricado de una sola pieza y tiene dos cortes en espiral. Esto le da una mayor capacidad de par, menor torsión y el tamaño del cuerpo es más grande que los acoplamientos flexibles de un solo corte helicoidal. MWC15-4-3-A es adecuado para utilizarse por ejemplo en codificadores que requieren una alta precisión de posicionamiento. Los acoplamientos de la serie MW tienen dimensiones de longitud y diámetro exterior métricas y embonan en espacios más pequeños comparado con la serie P, lo que permite intercambios más fáciles de acoplamientos helicoidales de un solo corte. Este acoplamiento flexible helicoidal de cuatro cortes no tiene juego y tiene un diseño balanceado para reducir la vibración a altas velocidades de hasta 6000 RPM. Todos los tornillos son métricos y cumplen com más de los estándares DIN 912 129 para tener unas capacidades máximas de par. MWC15-4-3-A está hecho de aluminio AISI 7075 para tener un peso ligero y baja inercia. Está fabricado de una barra que se obtiene exclusivamente de molinos de América del Norte y es conforme a los reglamentos RoHS3 y REACH. MWC15-4-3-A se manufactura en nuestra fábrica de Marlborough, MA EE.UU. bajo estrictos controles utilizando procesos propios

Catálogos

No hay ningún catálogo disponible para este producto.
