Máquina de prueba de tracción PFMC

automatizadadigitalpara película y producto fino

Resumen
La máquina PFMC realiza ensayos destructivos automáticos de tracción y una inspección del corte sobre la banda de seguridad. Reduce el tiempo necesario para las pruebas de tracción y puede aportar retroalimentación automática al proceso de corte para mantener una calidad de corte constante sin depender del operario. La unidad puede funcionar como equipo independiente o integrarse en línea en la línea de producción.

Objetivos

• Medir las fuerzas de rotura de los puentes y de los lengüetas de la banda de seguridad
• Inspeccionar la banda de seguridad y la calidad del corte antes de la prueba destructiva

Medición de la fuerza de rotura

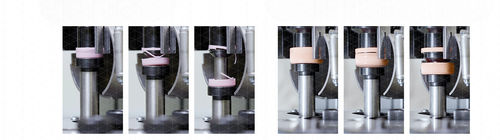

La PFMC realiza controles destructivos mediante ensayo de tracción en muestras de tapones tomadas del transportador de salida de la máquina de corte. La prueba registra las fuerzas de rotura de los puentes y de las lengüetas que mantienen los tapones tethered adheridos al cuello de la botella. La máquina guarda los valores medidos, ofrece estadísticas por muestra y por husillo, y genera gráficos fuerza vs. tiempo para el análisis de tendencias. Los datos pueden exportarse vía Ethernet o USB para su análisis.

Inspección del corte (CVS-CUT)
La PFMC puede suministrarse con el sistema de inspección CVS-CUT integrado. CVS-CUT inspecciona la banda de seguridad antes de la prueba destructiva mediante una cámara lineal de alta resolución (resolución < 0,01 mm) que captura el perfil del tapón y la geometría del corte para una inspección de alta precisión.

Beneficios para el cliente

• Aplicable a tapones con banda de seguridad tradicional y a tapones tethered
• Cambio de formato rápido para ensayar tapones de diferentes diámetros
• Los ensayos de tracción permiten la detección indirecta del desgaste de la cuchilla de corte, parámetros de corte inadecuados o material de tapón inapropiado
• Proporciona retroalimentación (por ejemplo, temperatura de la cuchilla) para el control del proceso
• Estadísticas correlacionadas por husillo de la máquina de corte
• Inspección de alta precisión de la calidad de la banda (puntos negros, faltas), calidad del corte (rectitud, espesor) y calidad de los puentes (tamaño, consistencia, cantidad)

Modo de operación
La PFMC puede operar como unidad independiente o integrarse en línea en la producción. El análisis de las curvas fuerza vs. tiempo permite evaluar el alargamiento de los puentes y realizar pruebas comparativas entre materiales.

Características / especificaciones técnicas

• Modelo: PFMC
• Tipo de ensayo: ensayos destructivos de tracción sobre muestras seleccionadas
• Parámetros medidos: fuerza de rotura de puentes; fuerza de rotura de lengüetas/ergots
• Muestreo: muestras tomadas del transportador de salida de la máquina de corte
• Gestión de datos: registro de valores, estadísticas por muestra y por husillo, gráficos fuerza vs. tiempo; exportación vía Ethernet y USB
• Inspección visual opcional: CVS-CUT con cámara lineal de alta resolución (resolución < 0,01 mm)
• Compatibilidad: tapones con banda de seguridad tradicional y tapones tethered
• Cambio de formato rápido para diferentes diámetros
• Permite la detección indirecta del desgaste de cuchillas y de materiales inadecuados
• Proporciona retroalimentación para ajustar la temperatura de la cuchilla y compensar el desgaste
• Modo de uso: autónomo o integración en línea
