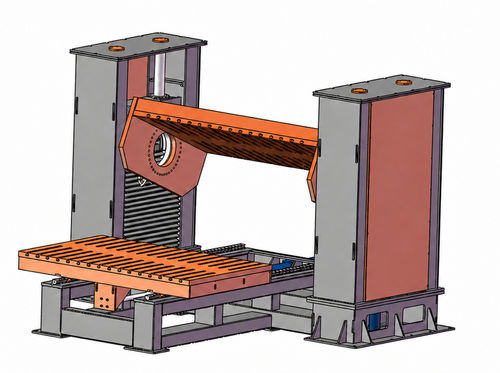

Abridor de matrices VDS series

Descripción general
La serie SANTSAI VDS de separadores verticales de matrices y moldes está diseñada para la separación, inspección y mantenimiento seguros y eficaces de moldes de inyección, moldes de fundición a presión y matrices de estampación. Disponible en capacidades de 3, 6, 10 y 15 t, la máquina cuenta con un bastidor metálico resistente, platinas mecanizadas de gran tamaño, un sistema hidráulico controlado de elevación/descenso vertical y tamaños de platina y alturas de apertura configurables para moldes sobredimensionados.

Ventajas clave

• Separación vertical de las mitades superior e inferior del molde o matriz
• Capacidades máximas de 3 a 15 t (modelos estándar mostrados)
• Bastidor de acero resistente para operación estable
• Grandes platinas mecanizadas para moldes sobredimensionados
• Elevación y descenso hidráulicos controlados para manejo seguro
• Acceso conveniente para inspección y mantenimiento del molde
• Reducción de la dependencia de grúas puente
• Apertura y cierre de moldes más seguros
• Adecuado para moldes de inyección, fundición a presión y matrices de estampación
• Tamaño de platina y carrera de apertura personalizables bajo demanda
• Sistemas opcionales de sujeción de moldes y seguridad
• Fácil manejo mediante panel de control industrial

Cómo funciona

• El molde cerrado se coloca sobre la platina inferior.
• El molde se posiciona y se sujeta de forma segura.
• La mitad superior del molde se conecta a la platina superior.
• El sistema hidráulico eleva verticalmente la mitad superior del molde.
• El molde se abre hasta la altura de inspección preestablecida.
• Los operarios realizan inspección, limpieza, reparación o recambio de componentes.
• La platina superior se baja en condiciones controladas.
• Las mitades superior e inferior del molde se alinean y cierran de forma segura.

Aplicaciones

• Moldes de inyección
• Moldes de fundición a presión
• Moldes para automoción (interior y exterior)
• Matrices de estampación
• Matrices progresivas
• Matrices de transferencia
• Moldes de compresión
• Moldes de piezas plásticas de gran tamaño
• Moldes para electrodomésticos
• Talleres de montaje y mantenimiento de moldes
• Salas de utillaje y fabricación de moldes

Especificaciones técnicas
Modelo | Unidad | VDS-03T-1510 | VDS-06T-2013 | VDS-10T-2615 | VDS-15T-3217
Tamaño de platina | mm | 1.500 × 1.000 | 2.000 × 1.300 | 2.600 × 1.500 | 3.200 × 1.700
Peso máximo matriz/molde | t | 3 | 6 | 10 | 15
Apertura mínima | mm | 200 | 300 | 400 | 500
Apertura máxima | mm | 800 | 1.100 | 1.300 | 1.500
Carga máxima en platina superior | t | 1,5 | 3 | 5 | 7
Peso de la máquina | t | 7 | 10 | 12 | 15

Nota: Las especificaciones pueden ser mejoradas técnicamente sin previo aviso. Dimensiones de platina, capacidades de carga y alturas de apertura personalizadas disponibles a petición.
