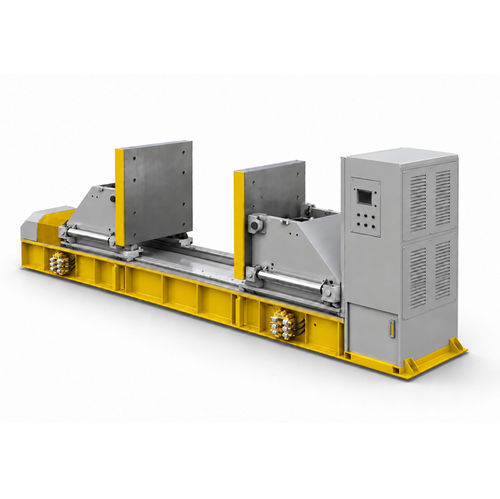

Abridor de matrices horizontal HDS series

Descripción general del producto
El Separador horizontal de matrices y moldes SANTSAI HDS Series está diseñado para la apertura, separación, inclinación, inspección y pruebas funcionales de moldes de forma segura. Cuatro modelos cubren moldes de 4 a 25 toneladas. La serie HDS permite la separación horizontal controlada de las mitades del molde montadas en platinas opuestas; la inclinación opcional de platinas 0–90° facilita el acceso a los componentes internos. Las funciones de prueba integradas verifican el circuito hidráulico del molde, el sistema de eyección y el circuito de agua de refrigeración antes de devolver el molde a producción.

Ventajas clave

• Sistema de cambio rápido de utillaje en ambas platinas
• Inclinación de platinas 0–90° opcional
• Apertura y cierre del molde controlados
• Prueba del circuito hidráulico del molde
• Prueba de la función de eyección del molde
• Prueba del circuito de agua de refrigeración del molde
• Sistema de control Siemens PLC
• Manipulación segura de moldes y matrices pesadas
• Adecuado para inspección, reparación y mantenimiento de moldes

Cómo funciona

• Colocar el molde cerrado en la platina inferior.
• Posicionar y sujetar el molde de forma segura.
• Conectar la mitad superior del molde a la platina superior.
• El sistema hidráulico eleva verticalmente la mitad superior del molde.
• El molde se abre hasta la altura de inspección preajustada.
• Realizar inspección, limpieza, reparación o reemplazo de componentes.
• Bajar la platina superior en condiciones controladas.
• Alinear y cerrar con seguridad las mitades superior e inferior del molde.

Aplicaciones

• Moldes de inyección
• Moldes de fundición a presión
• Matrices de estampación
• Moldes para automoción
• Moldes para electrodomésticos
• Talleres de fabricación y mantenimiento de moldes
• Talleres de utillaje y centros de ensayo

Especificaciones técnicas (tabla)

• Modelos: HDS-05T-1108 / HDS-10T-1412 / HDS-18T-1520 / HDS-25T-2120
• Peso máximo del molde (t): 4 / 8 / 18 / 25
• Fuerza de cierre (t): 7 / 7 / 10 / 10
• Fuerza de apertura (t): 10 / 10 / 60 / 80
• Dimensiones de platinas (mm): 1100×800 / 1400×1200 / 1500×2000 / 2100×2000
• Ángulo de inclinación de platinas: 0–90° (opcional)
• Curso máximo de apertura (mm): 1500 / 1500 / 2000 / 3000
• Curso mínimo de apertura (mm): 200 / 200 / 400 / 500
• Velocidad apertura/cierre del molde (mm/s): 0–40 (ajustable)
• Velocidad de inclinación (°/s): 8
• Capacidad máxima de inclinación (t): 2 / 4 / 9 / 13
• Dimensiones máquina (L×W×H mm): 4600×1100×1750 / 5010×1400×1750 / 5960×1800×2009 / 7800×2100×2700

Características / Especificaciones técnicas

• Serie: HDS Series
• Control: sistema de control Siemens PLC
• Pruebas integradas: circuito hidráulico del molde, función de eyección, circuito de agua de refrigeración
• Usos previstos: montaje de moldes, mantenimiento, inspección, reparación y pruebas funcionales
