Cabezal de escáner láser 3D TrackScan Sharp-Z

XYZpara aplicaciones 3Dde alto rendimiento

Resumen

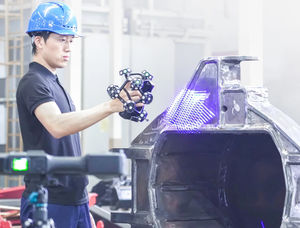

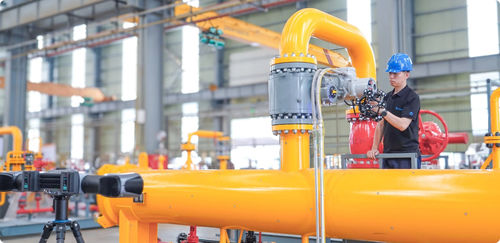

Impulsado por la tecnología de láser azul quad-cross, gran alcance de seguimiento y capacidad de auto-seguimiento completa, TrackScan Sharp-Z ofrece mediciones 3D rápidas y precisas para aplicaciones a gran escala. El sistema incluye una plataforma giratoria dinámica para que el tracker siga automáticamente al escáner y mantenga un campo de visión de seguimiento óptimo, permitiendo hasta 12 m de distancia de seguimiento para medición continua en un solo paso. La interacción de doble pantalla entre tracker y escáner simplifica la operación. El escaneo totalmente inalámbrico con dos baterías intercambiables en caliente permite mediciones móviles y continuas en entornos complejos.

Características clave

• Seguimiento de ultra largo alcance para medición a gran escala con una cámara industrial de 50 MP y algoritmo LED adaptativo dinámico.
• Auto-seguimiento total con plataforma rotatoria dinámica del tracker, rango de medición de 360° y reposicionamientos minimizados.
• Pantallas duales en escáner y tracker para estado del dispositivo en tiempo real, interfaz de calibración y mediciones con sonda.
• Escaneo de alta velocidad: hasta 200 FPS y hasta 10 000 000 mediciones/s para captura eficiente de grandes componentes.
• Operación totalmente inalámbrica con edge computing y transmisión de datos inalámbrica de alta velocidad; diseño de doble batería para operación continua con intercambio en caliente.
• Botones programables personalizables para acceso con un solo toque a funciones frecuentes.
• Precisión y estabilidad estructural de grado industrial con conformidad ISO 10360-13 y bastidor icosaédrico rígido de fibra de carbono.

Modos de escaneo

• Ultra-Rápido / Profundidad extendida — 140 líneas láser azules (Quad-Cross Technology, implementado como 4 × 35 líneas láser azules).
• Hiperfino — 21 líneas láser azules paralelas para superficies con alto nivel de detalle.
• Escaneo de orificios profundos — línea láser azul extra para características empotradas o profundas.

Especificaciones técnicas (tabla)
Tipo: TrackScan Sharp-Z
Modo de escaneo — Escaneo ultra-rápido: 140 líneas láser azules (Quad-Cross Technology)
Modo de escaneo — Escaneo hiperfino: 21 líneas láser azules paralelas
Modo de escaneo — Escaneo de orificios profundos: 1 línea láser azul adicional
Precisión (a 5,2 m): hasta 0,025 mm
Tasa de cuadros de escaneo hasta: 200 FPS
Tasa de medición hasta: 10 000 000 mediciones/s
Área de escaneo hasta: 800 mm × 700 mm
Clase de láser: Clase II (seguro para los ojos)
Resolución hasta: 0,020 mm
Ejemplos de precisión volumétrica: 13 m³ (3,5 m) → 0,039 mm; 46 m³ (5,2 m) → 0,062 mm; 80 m³ (6,2 m) → 0,089 mm; 120 m³ (7,2 m) → 0,118 mm; 200 m³ (8,5 m) → 0,149 mm; 600 m³ (12 m) → 0,198 mm
Precisión volumétrica (con sistema fotogramétrico MSCAN): 0,039 mm + 0,012 mm/m
Error de forma (esfera): 0,030 mm
Error de forma (plano): 0,040 mm
Distancia de trabajo: 300 mm
Profundidad de campo: 400 mm / 800 mm (gran profundidad de campo)
Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Rango de temperatura de funcionamiento: -10–40°C
Humedad de funcionamiento (sin condensación): 10–90% HR
Modo de interfaz: USB 3.0, interfaz de red
Modo de operación inalámbrico: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, seguimiento multi-tracker inalámbrico, Edge Inspection
Certificaciones: CE, RoHS, WEEE, FCC
Precisión de posición de orificio: 0,05 mm
(1) Rendimiento evaluado según JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 en el laboratorio de calibración acreditado ISO/IEC 17025 de Scanology.
