Escáner 3D TrackScan GO

láserde triangulación de líneas láseróptico

Resumen
La serie TrackScan GO es un sistema de escaneo 3D óptico portátil diseñado para inspección y metrología industriales. El tracker y el escáner compactos caben en una única maleta de protección y permiten operación totalmente inalámbrica para mediciones flexibles in situ. Una cámara de color integrada y la superposición AR facilitan el alineamiento CAD‑pieza y la visualización. La guía inteligente y la medición con un solo botón reducen el tiempo de configuración y permiten iniciar el escaneado con formación mínima.

Beneficios clave

• Sistema portátil: tracker y escáner compactos; todo el sistema cabe en una sola maleta para transporte por una persona.
• Operación inalámbrica y compatibilidad con AirGO Pad: flujos de trabajo en tablet sin PC, cables ni alimentación externa en muchos escenarios.
• Arranque rápido y flujos guiados: los sensores se encienden y conectan automáticamente; el software integrado ofrece secuencias de inspección paso a paso.
• Cámara de color y superposición AR: captura de defectos superficiales, alineamiento CAD‑pieza rápido y visualización intuitiva de la inspección.

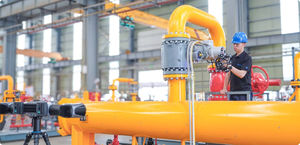

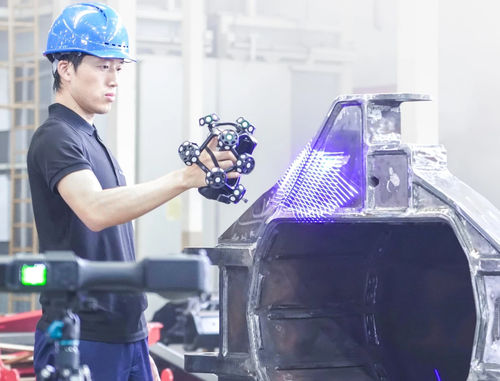

• Tres configuraciones de medición: tracker+scanner (escaneo rastreado), solo tracker (cobertura de gran área y largo alcance), solo scanner (escaneo manual para espacios reducidos y cavidades).

Modos de escaneo

• Escaneo ultrarrápido: 34 líneas láser azules (17×2)
• Escaneo hiperfino: 7 líneas láser azules paralelas
• Escaneo de orificios profundos: 1 línea láser azul adicional para cavidades internas
• Escaneo de gran área con tracker: 34 líneas láser azules (17×2)
• Fotogrametría: fotogrametría adaptativa

Aspectos de uso
Evaluado en un laboratorio de calibración acreditado ISO/IEC 17025 y conforme a ISO 10360-13, JJF 1951 y VDI/VDE 2634 Parte 3. Adecuado para aeroespacial, moldes y utillaje, automoción, energía e industria pesada, ferrocarril y construcción naval, y tareas metrológicas no industriales que requieran precisión y estabilidad volumétrica de nivel industrial.

Características / especificaciones técnicas

• Tipo: TrackScan GO-C o TrackScan GO-E
• Modos de escaneo: Ultrarrápido (34 líneas láser azules), Hiperfino (7 líneas láser azules paralelas), Orificios profundos (línea láser azul adicional), Tracker gran área (34 líneas láser azules), Fotogrametría (adaptativa)
• Distancia de seguimiento por i-Tracker: TrackScan GO-C 2800 mm, TrackScan GO-E 3500 mm
• Precisión (escaneo rastreado): hasta 0,030 mm (GO-C y GO-E)
• Precisión (solo scanner): hasta 0,020 mm
• Precisión (solo tracker): hasta 0,075 mm
• Precisión volumétrica (escaneo rastreado): GO-C 0,064 mm, GO-E 0,060 mm
• Precisión volumétrica (solo scanner): 0,015 mm + 0,035 mm/m
• Precisión volumétrica (solo tracker, con barra de escala): 0,072 mm + 0,012 mm/m
• Esfericidad: GO-C 0,040 mm, GO-E 0,035 mm
• Planitud: GO-C 0,060 mm, GO-E 0,050 mm
• Distancia de trabajo (scanner): 150 mm a 450 mm (ampliable a 650 mm); escaneo hiperfino: 120 mm a 300 mm
• Distancia de trabajo (tracker): 500 mm a 1500 mm (ampliable a 2500 mm)
• Área de escaneo (scanner): 500 mm × 600 mm
• Área de escaneo (tracker): 2500 mm × 2000 mm
• Clase láser: Clase II (seguro para los ojos)
• Resolución hasta: 0,020 mm
• Tasa de medición hasta: 6.500.000 mediciones/s
• Dimensiones del i-Scanner: 197,6 mm × 191,3 mm × 234,2 mm
• Peso del i-Scanner: 860 g (sin batería)
• Dimensiones del i-Tracker: 418,6 mm × 122,1 mm × 83,9 mm
• Peso del i-Tracker: 1580 g (sin batería)
• Tamaño de la maleta de protección: 660 mm × 499 mm × 329 mm
• Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
• Rango de temperatura de funcionamiento: -10°C a 40°C
• Rango de humedad de funcionamiento (sin condensación): 10-90% HR
• Estándar inalámbrico: Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• Modo de interfaz: USB 3.0 Type-C
• Patentes: múltiples patentes internacionales (US, EP, KR, CN y otras)
• Normas / evaluación: Rendimiento evaluado según JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 en un laboratorio de calibración acreditado ISO/IEC 17025
