Sistema de escáneo 3D TrackScan Sharp-Z

XYZpara la inspecciónpara retroingeniería

Descripción general

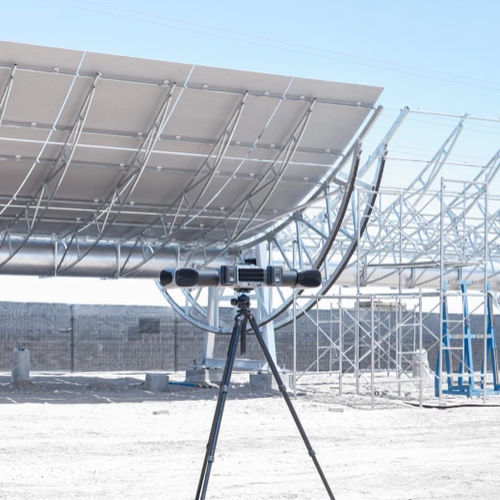

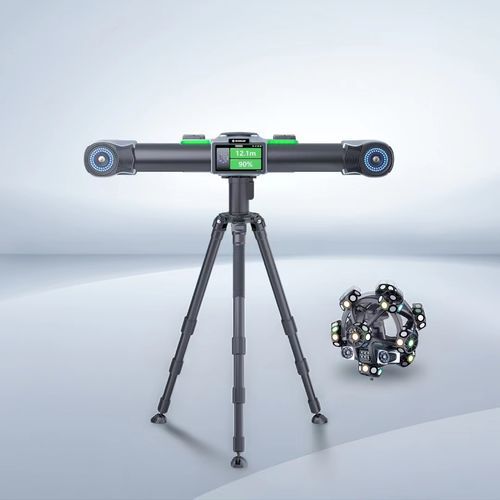

TrackScan Sharp-Z es un sistema de escaneo 3D óptico cenital diseñado para medidas rápidas y precisas a gran escala. Integra la tecnología de láser azul Quad-Cross, un alcance de seguimiento ultra‑largo y capacidad de auto‑seguimiento total. El equipo incorpora una plataforma rotatoria dinámica para el seguimiento automático del tracker, pantallas integradas en escáner y tracker, operación totalmente inalámbrica y baterías intercambiables en caliente dobles para un escaneo móvil y continuo en entornos complejos.

Características clave

• Seguimiento ultra‑largo para mediciones a gran escala: cámara industrial 50 MP de alta resolución, gran profundidad de campo, algoritmo LED adaptativo dinámico, hasta 12 m de distancia de seguimiento para reducir reposicionamientos.
• Auto‑seguimiento completo: plataforma rotatoria dinámica con rango de medición 360° hasta 12 m de radio; seguimiento automático del tracker para mantener el campo de visión óptimo.
• Doble pantalla: pantallas en escáner y tracker para estado en tiempo real, interfaz de calibración y medidas por sonda.
• Escaneo de alta velocidad: tecnología de láser azul Quad-Cross con hasta 162 líneas láser, hasta 200 FPS y hasta 10 millones de mediciones por segundo.
• Múltiples modos de escaneo: Ultra‑Fast, Hyperfine y Deep‑Hole / Extended‑Depth para piezas grandes y superficies de precisión.
• Operación totalmente inalámbrica: edge computing en escáner y tracker con transmisión inalámbrica de alta velocidad; diseño de baterías dobles intercambiables en caliente para operación continua.
• Controles personalizables: botones programables para acceso rápido a funciones frecuentes.
• Precisión industrial y estabilidad: cumplimiento ISO 10360-13 con control multi‑métrico de precisión y chasis icosaédrico rígido de fibra de carbono para estabilidad estructural consistente.

Modos de escaneo

• Ultra‑Fast / Extended‑Depth: 4×35 líneas láser azules (Quad-Cross Technology).
• Hyperfine: 21 líneas láser azules paralelas.
• Deep‑Hole: línea láser azul adicional para características estrechas/profundas.

Especificaciones técnicas
Tipo: TrackScan Sharp-Z
Modo de escaneo (Ultra‑fast): 140 líneas láser azules (Quad-Cross Technology)
Modo (Hyperfine): 21 líneas láser azules paralelas
Modo (Deep‑hole): 1 línea láser azul adicional
Precisión (¹): hasta 0,025 mm
Frecuencia de escaneo: hasta 200 FPS
Tasa de medición: hasta 10 000 000 mediciones/s
Área de escaneo: hasta 800 mm × 700 mm
Resolución: hasta 0,020 mm
Precisión volumétrica ejemplos: 0,039 mm (13 m³ @ 3,5 m) — hasta 0,198 mm (600 m³ @ 12 m)
Distancia de trabajo: 300 mm
Profundidad de campo: 400 mm; 800 mm (gran profundidad)
Clase láser: Clase II (seguro para los ojos)
Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Temperatura de funcionamiento: -10–40°C
Humedad de funcionamiento (sin condensación): 10–90% RH
Interfaces: USB3.0, red; modos inalámbricos y soporte de inspección edge
Precisión posición de orificio: 0,05 mm
Certificaciones: CE, RoHS, WEEE, FCC
Patentes: múltiples patentes CN de utilidad y diseño listadas por el fabricante


Aplicaciones

• Aeroespacial
• Moldes y utillaje
• Automoción
• Energía e industria pesada
• Ferrocarril y construcción naval
• Ingeniería inversa e inspección a gran escala

Notas
Rendimiento evaluado conforme a JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 en el laboratorio de calibración acreditado ISO/IEC 17025 del fabricante. El fabricante se reserva el derecho de interpretar y modificar parámetros e imágenes dentro del marco legal.

Especificaciones técnicas (resumen)

• Tipo: TrackScan Sharp-Z
• Modos de escaneo: Ultra‑fast (140 líneas azules), Hyperfine (21 líneas paralelas), Deep‑hole (1 línea adicional)
• Precisión máxima: hasta 0,025 mm
• Frecuencia: hasta 200 FPS
• Tasa de medición: hasta 10 000 000 med./s
• Área máx.: 800 mm × 700 mm
• Resolución: hasta 0,020 mm
• Stand-off: 300 mm; DOF: 400 mm / 800 mm
• Operación continua: baterías dobles intercambiables en caliente
• Normas: cumplimiento ISO 10360-13
