Escáner 3D SIMSCAN-S Gen2

para la inspecciónpara retroingenieríapara la industria del automóvil

Descripción general

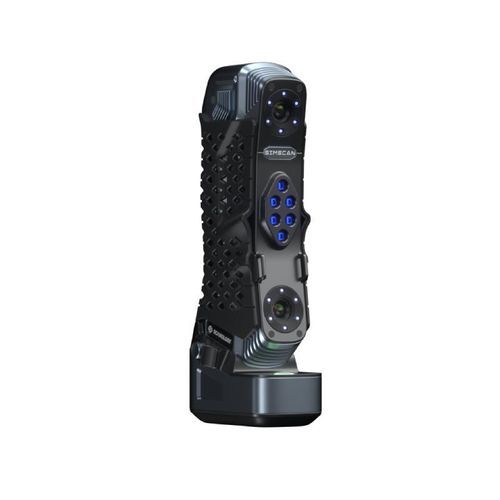

El SIMSCAN-S Gen2 es un escáner 3D de tamaño de palma diseñado para metrología a nivel de características e inspección en entornos de fabricación de alta gama (aeroespacial, mecanizado avanzado, automoción, moldes, energía e industria pesada). Proporciona mediciones trazables para la verificación de características críticas GD&T y tolerancias ajustadas.

Principales ventajas

• Tamaño de palma, carcasa de aleación de magnesio ligera y ergonómica para uso manual (aprox. 560 g).
• Libertad inalámbrica con computación en el borde integrada y transferencia de datos inalámbrica para operaciones en espacios confinados o en altura.
• Captura de datos ultrarrápida (alta tasa de medida y frecuencia de frames) para geometrías complejas y tareas de escaneo exigentes.
• Cumple la serie ISO 10360 para un rendimiento trazable y repetible.

Modos de escaneo y sistema óptico
El producto admite múltiples modos para abordar distintos tipos de piezas y características:
Modo Ultra-rápido: 108 líneas láser azules (Quad Cross Technology)
Escaneo Hyperfine: 17 líneas láser azules paralelas
Escaneo de agujeros profundos: 1 línea láser azul adicional para características estrechas/profundas

Aspectos destacados de rendimiento

• Precisión: 0,015 mm (rendimiento estándar SIMSCAN-S Gen2)
• Precisión volumétrica (estándar): 0,015 mm + 0,03 mm/m
• Fotogrametría adaptativa (con barra de escala): 0,015 mm + 0,012 mm/m
• Velocidad máxima de medición: 8.100.000 mediciones/s
• Frecuencia máxima de frames: hasta 180 FPS
• Área máxima de escaneo: 700 mm × 600 mm

Diseño y ergonomía

• Factor de forma ergonómico de mano con base de carga desmontable y pantalla intuitiva para monitorización en tiempo real.
• Diseño de cámara de base corta para capturar holguras, agujeros profundos, ranuras y canales con ángulos de visión pronunciados.

Salidas e interfaces

• Formatos de archivo de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interfaz: USB 3.0
• Inalámbrico: Wi‑Fi 6 (802.11a/b/g/n/ac)

Conformidad y trazabilidad
El rendimiento ha sido evaluado según ISO 10360-13 (laboratorio acreditado ISO 17025), VDI/VDE 2634 Parte 3 y especificaciones JJF1951. Aplican patentes y protecciones de propiedad intelectual.

Tabla — Especificaciones técnicas seleccionadas
Tipo: SIMSCAN-S Gen2 (alternativa SIMSCAN-E Gen2)
Modo Ultra-rápido: 108 líneas láser azules (Quad Cross Technology)
Modo Hyperfine: 17 líneas láser azules paralelas
Modo agujeros profundos: 1 línea láser azul adicional
Precisión (1): 0,015 mm (SIMSCAN-S Gen2) — SIMSCAN-E Gen2: hasta 0,020 mm
Tasa de escaneo hasta: 8.100.000 mediciones/s
Área de escaneo hasta: 700 mm × 600 mm
Clase láser: CLASS II (seguro para los ojos)
Resolución hasta: 0,020 mm
Precisión volumétrica (estándar): 0,015 mm + 0,03 mm/m
Fotogrametría adaptativa (emparejada): 0,015 mm + 0,012 mm/m
Esfericidad: 0,025 mm
Planicidad: 0,035 mm
Distancia focal: 300 mm
Profundidad de campo: 550 mm
Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
Modo de interfaz: USB 3.0
Dimensiones: 203 mm × 80 mm × 44 mm
Peso: 560 g
Rango de temperatura de funcionamiento: -10–40°C
Humedad de funcionamiento (sin condensación): 10 ~ 90% HR
Estándar inalámbrico: Wi‑Fi 6 (802.11a/b/g/n/ac)

características / especificaciones técnicas

• Model: SIMSCAN-S Gen2
• Precision: 0,015 mm
• Precision volumétrica (estándar): 0,015 mm + 0,03 mm/m
• Precisión fotogrametría adaptativa: 0,015 mm + 0,012 mm/m (con barra de escala)
• Esfericidad: 0,025 mm
• Planicidad: 0,035 mm
• Tasa de medición: hasta 8.100.000 mediciones/s
• Frecuencia de frames: hasta 180 FPS
• Área de escaneo (máx): 700 × 600 mm
• Distancia de trabajo: 300 mm
• Profundidad de campo: 550 mm
• Sistema láser: 108 líneas láser azules (quad-cross) + 17 líneas paralelas (hyperfine) + línea extra para agujeros profundos
• Clase láser: CLASS II (seguro para los ojos)
• Resolución hasta: 0,020 mm
• Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interfaz: USB 3.0; Inalámbrico: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensiones: 203 × 80 × 44 mm; Peso: 560 g
• Temperatura de funcionamiento: -10–40°C; Humedad: 10–90% HR (sin condensación)
• Normas: ISO 10360-13; probado en laboratorio acreditado (ISO 17025); VDI/VDE 2634 Parte 3; JJF1951
