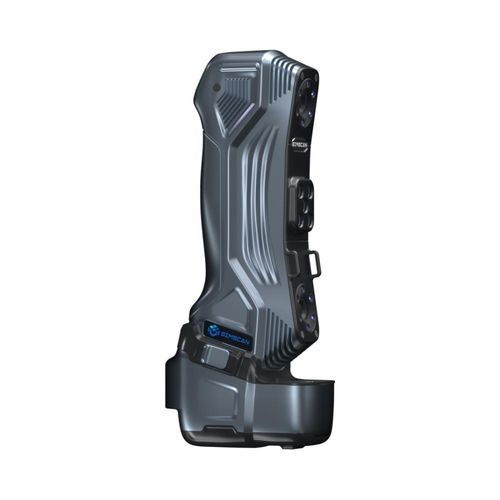

Escáner 3D SIMSCAN-E

para control de calidadpara la inspecciónpara retroingeniería

Descripción del producto
El SIMSCAN-E es un escáner 3D inteligente, inalámbrico y de tamaño de palma, con carcasa metálica compacta e informática perimetral integrada. Admite funcionamiento con cable y sin cable, baterías duales intercambiables en caliente para uso prolongado y la plataforma de software DefinSight para agilizar los flujos de trabajo de escaneado y la exportación a formatos 3D comunes.

Características clave

• Alto rendimiento de medida: hasta 6.300.000 mediciones/s gracias a algoritmos avanzados.
• Modos de escaneo versátiles: Ultra-fast (63 líneas láser azules, Triple Cross Technology), Hyperfine (17 líneas azules paralelas) y Deep-hole (1 línea azul adicional) para adaptarse a geometrías complejas.
• Múltiples configuraciones de líneas láser y hasta 180 FPS para un escaneado fluido.
• Captura de detalle fina: precisión de medición hasta 0,020 mm y extracción de características sub-pixel.
• Compacto y portátil: carcasa metálica 203 × 80 × 44 mm, peso 600 g para uso con una mano.
• Procesamiento a bordo y transferencia inalámbrica Wi‑Fi 6 para operaciones sin cable.
• Baterías duales intercambiables en caliente y base de carga desmontable para operación continua y conmutación sencilla entre modos con y sin cable.

Tecnologías y componentes

• Cámaras industriales de alta definición y algoritmos de mejora de imagen.
• Algoritmo de extracción de características sub-pixel para mayor fidelidad geométrica.
• Plataforma de edge-computing integrada en el escáner.
• Conectividad: Wi‑Fi 6 (802.11a/b/g/n/ac) e interfaz USB3-B.

Aplicaciones

• Aeroespacial
• Fabricación de moldes e inspección de utillaje
• Automoción: inspección in situ de troqueles de estampado y salpicaderos
• Energía e industria pesada
• Ferrocarril y construcción naval
• Ingeniería inversa e inspección de calidad

Notas
Se entrega con el software DefinSight y es compatible con formatos 3D comunes (.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk). Adecuado para tareas de taller y escaneos remotos gracias a su funcionamiento inalámbrico y diseño compacto.

Especificaciones técnicas

• Tipo: SIMSCAN-E
• Modos de escaneo: Ultra-fast — 63 líneas láser azules (Triple Cross Technology); Hyperfine — 17 líneas azules paralelas; Deep-hole — 1 línea azul adicional
• Precisión (error de sondeo, ISO 17025): hasta 0,020 mm
• Tasa de escaneo: hasta 6.300.000 mediciones/s
• Área de escaneo: hasta 700 mm × 600 mm
• Clase láser: CLASS Ⅱ (seguro para los ojos)
• Resolución: hasta 0,020 mm
• Precisión volumétrica (estándar): 0,015 mm + 0,035 mm/m
• Precisión volumétrica (con MSCAN-L15): 0,015 mm + 0,012 mm/m
• Distancia de trabajo: 300 mm
• Profundidad de campo: 550 mm
• Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk
• Dimensiones: 203 mm × 80 mm × 44 mm
• Peso: 600 g
• Temperatura de funcionamiento: -10°C a 40°C
• Interfaz: USB3-B
• Inalámbrico: Wi‑Fi 6, 802.11a/b/g/n/ac
• Patentes: múltiples patentes CN listadas por el fabricante
