Sistema de fotogrametría terrestre TrackProbe

con cámara 3D

Descripción del producto

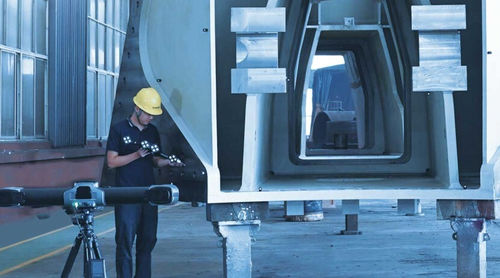

El sistema de palpación 3D TrackProbe, formado por la i‑Probe de seguimiento y el i‑Tracker óptico, está diseñado para mediciones de nivel metrológico en taller. Como digitalizador 3D versátil, TrackProbe es adecuado para ajuste de utillajes, marcado de referencias y la inspección geométrica y dimensional de maquinaria y piezas, en grandes volúmenes de medición y a largas distancias. El sistema proporciona mediciones portátiles, precisas y fáciles de usar en condiciones industriales exigentes.

Usos clave

• Ajuste de utillajes
• Marcado de referencias
• Inspección geométrica (forma y perfil)
• Inspección dimensional de maquinaria
• Medición de piezas desde pequeñas hasta muy grandes

Puntos destacados

• Volumen de medición hasta 49 m³
• Alcance del probe 500 mm (longitud del probe excluyendo el palpador)
• Medición continua sin reposicionamiento
• Reubicación sencilla del tracker con pocos marcadores
• Flujo de trabajo continuo entre escaneado y palpado
• Modos de transferencia de datos por cable y inalámbricos

Rendimiento y entorno
Combinado con i‑Tracker (gran campo de visión), la i‑Probe puede medir piezas a distancias de hasta 6 m con seguimiento estándar; la distancia de seguimiento puede ampliarse hasta 10 m para mediciones de gran superficie. TrackProbe utiliza seguimiento óptico de alta precisión y algoritmos robustos para alcanzar precisión de nivel metrológico en formas y GD&T. La i‑Probe está optimizada para puntos profundos y zonas de difícil acceso gracias a su longitud de ~500 mm y algoritmos dedicados, lo que permite medir de forma fiable orificios de referencia y objetivos obstruidos. El sistema es portátil y tolera vibraciones de taller, variaciones de temperatura, cambios de humedad y condiciones de iluminación variadas mediante referenciación dinámica.

Transferencia de datos y flujo de trabajo
TrackProbe soporta transferencia de datos por cable e inalámbrica: el modo inalámbrico permite mediciones flexibles in situ sin restricciones de cable; el modo por cable está disponible cuando se requiere mayor seguridad o fiabilidad. El software unifica los sistemas de coordenadas de datos de escaneado y palpado para permitir un cambio fluido entre ambas operaciones.

Especificaciones técnicas

• Tipo: TrackProbe
• Precisión volumétrica: 10.4 m³ (distancia de seguimiento 3.5 m) → 0.049 mm (0.0019 in)
• Precisión volumétrica: 28.6 m³ (distancia de seguimiento 5.0 m) → 0.067 mm (0.0026 in)
• Distancia de medición (por tracker): Máx. 10 m (393.7 in)
• Rango de tamaño de pieza recomendado: 0.1 m – 12 m (3.9 in × 472.4 in)
• Píxel de la cámara del i‑Tracker: 25 MP
• Dimensiones del i‑Probe 500: 510 × 145 × 89 mm (20.1 × 5.7 × 3.5 in)
• Peso del i‑Probe 500: 700 g (1.54 lb)
• Rango de temperatura de funcionamiento: 0–45°C (32℉–113℉)
• Rango de humedad de funcionamiento (sin condensación): 10–90% HR
• Conexión: cableada e inalámbrica
• Número de objetivos: 16
• Patentes: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• Nota: Cumple la norma ISO 10360‑2
