Sistema de fotogrametría terrestre NimProbe

móvilcon cámara 3D

Descripción general

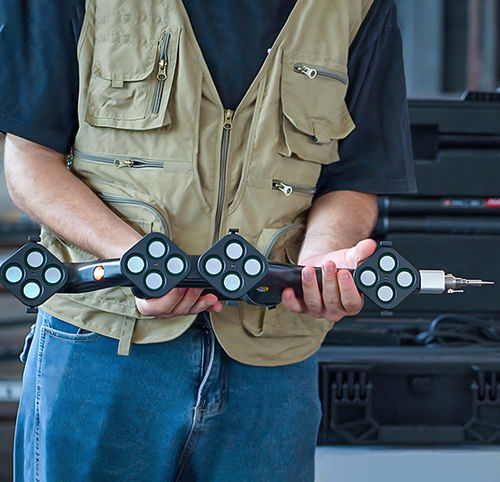

El sistema NimProbe combina el i-Probe de mano con el i-Tracker de nueva generación en un diseño ligero y totalmente inalámbrico. Diseñado para mediciones de alta precisión en piezas de tamaño pequeño a mediano, integra los modos de sondeo y escaneado para verificación de utillajes, marcado de referencias e inspección dimensional en inspección industrial y fabricación inteligente.

Características clave

• Todo en uno: sondeo y escaneado 3D: cambio sin interrupciones entre sondeo de alta precisión y escaneado 3D de grandes áreas; datos del probe y del tracker unificados en tiempo real.
• Ligero y portátil: el sistema cabe en una sola maleta para transporte e instalación rápida in situ; estación de medición móvil lista en ~1 minuto.
• Sondeo de alta precisión: medición exacta de características geométricas como orificios, bordes y ranuras; admite longitud de sonda de 500 mm para zonas de difícil acceso.
• Escaneado 3D de grandes áreas: el tracker actúa como escáner 3D de mano capturando nubes de puntos con rapidez y precisión; adecuado para piezas de varios metros.
• Amplio rango de medición: tamaño de pieza recomendado 0,1 m – 6 m; distancia de medición por tracker hasta 4,2 m.
• Medición continua y reposicionamiento flexible: seguimiento en tiempo real de posición y orientación dentro del campo del tracker; admite mediciones entre estaciones y sondeo multiángulo con pocos marcadores.
• Conectividad flexible: admite modo inalámbrico para uso en planta y modo cableado para rendimiento estable y seguridad de datos.
• Funcionamiento en condiciones industriales: mantiene el rendimiento de medición frente a vibraciones, temperatura, humedad e iluminación variable; incluye algoritmos de compensación de oclusiones.

Especificaciones técnicas

• Tipo: NimProbe
• Precisión volumétrica (1): 0,059 mm (3,5 m) / 0,072 mm (4,2 m)
• Distancia de medición (por tracker): 4,2 m
• Tamaño de pieza recomendado: 0,1 m – 6 m
• Dimensiones i-Probe: 510 × 145 × 89 mm
• Peso i-Probe: 700 g
• Temperatura de funcionamiento: 0–45°C
• Humedad de funcionamiento (sin condensación): 10–90% HR
• Conexión: Cableada e inalámbrica
• Número de objetivos soportados: 16
• Patentes: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• (1) Cumple con la norma ISO 10360-2
