Sistema de automatización de procesos SynchroLine INDIVIDUAL

de producciónpara cablede soldadura

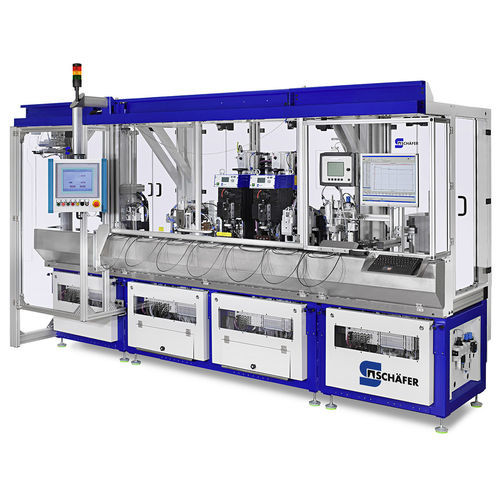

Resumen del producto El sistema está diseñado para la fabricación totalmente automática de conjuntos eléctricos para tecnología solar (fotovoltaica). Un innovador sistema de transferencia con carros transbordadores constituye la base para una producción eficiente y se complementa con módulos específicos para la separación y el abastecimiento de piezas requiredas.

Preparaciones para la producción de cables La alimentación casi sin tensión del cable bipolar se realiza mediante un desenrollador especialmente desarrollado. La velocidad de desenrollado puede regularse según la demanda y se almacena una longitud de cable en un buffer. En la primera etapa, el aislamiento en el extremo del cable se rugosea en proceso inline. En otra estación se cortan longitudes específicas del producto y se pelan los cables.

Producción de conjuntos El sistema de transferencia transporta los pares de cables de estación en estación mediante carros transbordadores. La separación y el suministro de terminales y componentes se realizan en paralelo con los procesos preparatorios. En un lado del cable, las conexiones se realizan con alta precisión mediante crimpados de 4 puntos. El otro lado se compacta y se une a un conjunto eléctrico mediante soldadura por resistencia.

Interfaz de usuario intuitiva El sistema de control con pantalla táctil ofrece una interfaz de usuario multilingüe e intuitiva para una operación segura y sencilla. La selección de distintos roles de usuario y modos de operación, junto con funciones de interconexión de máquinas, permite flujos de trabajo flexibles y modernos.

Alta seguridad para el operario La seguridad del operario se garantiza mediante un dispositivo de protección monitorizado. La apertura de puertas de protección interrumpe el circuito de seguridad y detiene todos los motores. El sistema cumple con las directivas europeas aplicables sobre seguridad mecánica y eléctrica y compatibilidad electromagnética.

Resumen del proceso completo

• Rugosidad del aislante en proceso inline
• Corte a longitud y pelado
• Separación y alimentación de terminales
• Alimentación de componentes eléctricos
• Crimpado con terminales y componentes (crimpado de 4 puntos)
• Compactado y soldadura por resistencia
• Pruebas para aseguramiento de la calidad

Ilustraciones Las ilustraciones son ejemplares y pueden mostrar opciones o equipamiento específico. Sujetos a errores y modificaciones.

Características técnicas / especificaciones

• Tipo de sistema: SynchroLine INDIVIDUAL transfer automation system
• Aplicación: Fabricación de conjuntos eléctricos para tecnología solar / fotovoltaica
• Transferencia: Sistema de transferencia basado en carros transbordadores para transporte de cables por pares
• Alimentación: Desenrollador especial para alimentación casi sin tensión de cable bipolar con almacenamiento en buffer
• Procesos inline: Rugosidad del aislante, corte a longitud, pelado
• Procesos de ensamblaje: Separación y alimentación de terminales/componentes, crimpado de 4 puntos, compactado, soldadura por resistencia
• Control: Sistema de control con pantalla táctil y UI multilingüe, roles de usuario, modos de operación y conexión en red de máquinas
• Seguridad: Dispositivo de protección monitorizado; apertura de puertas interrumpe el circuito de seguridad; conforme a directivas europeas de seguridad mecánica, eléctrica y CEM
• Documentación: Folleto (PDF) disponible
