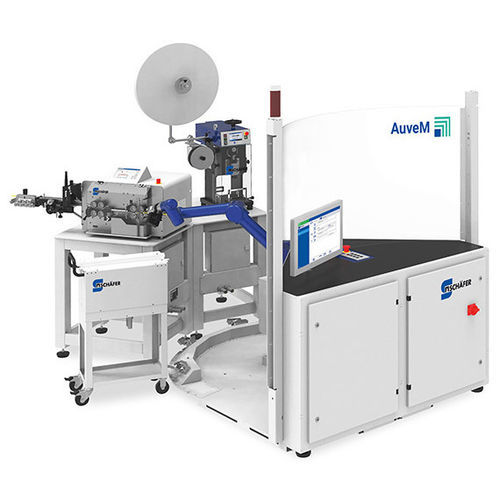

Sistema de automatización de producción FlexLine EXTENDED

de procesospara cabletotalmente automático

Descripción general
El sistema FlexLine ofrece procesamiento automatizado de cables y terminales basado en robótica modular. Schäfer adapta la solución a requisitos específicos del cliente para el ensamblado de arneses y cables, adecuada para una amplia variedad de productos y cantidades bajas a medias con un alto grado de automatización.

Sistema modular y funcionalidad
FlexLine es una solución completa para ensamblaje de cables compuesta por módulos intercambiables para enderezado, pelado, engarzado, enchufado, bloqueo, colocación y pruebas. Se pueden integrar y adaptar equipos existentes. Un robot central transporta productos intermedios entre estaciones de procesamiento y prueba, que pueden disponerse en cualquier orden y ampliarse según necesidad.

Flexibilidad y concepto de producción
El sistema permite flexibilizar la producción hasta lote 1 mediante tiempos de preparación reducidos, referencia óptica, manipulación robotizada central y el uso de recetas de proceso gestionadas por el software de aplicación. El enlace en red opcional posibilita la coordinación central de la producción para mejorar la utilización de las máquinas.

Operación y calidad
El software operativo WireStar proporciona una interfaz de máquina disponible en tablet PC para el control de procesos. Las estaciones de prueba modulares permiten controles de calidad en línea; características: imágenes 360° en inspección final, registro de procesos de producción y calidad y trazabilidad al 100% desde el producto final hasta la materia prima. Los datos de prueba pueden exportarse via base de datos e interfaces para análisis ampliados.

Folleto
Se proporciona un folleto descriptivo del producto (PDF) con información técnica detallada.

Ventajas

• Sistema de procesamiento modular para diversos tipos de cables y terminales
• Automatización rentable incluso en lote 1
• Integración y reutilización de máquinas y equipos existentes
• Estaciones de procesamiento y prueba fácilmente intercambiables y ampliables
• Documentación y registro al 100% de parámetros y pasos relevantes

Especificaciones técnicas

• Sistema robótico modular para diversas tareas de procesamiento de cables y terminales
• Módulos integrables: enderezado, pelado, engarzado, enchufado, bloqueo, colocación, pruebas
• Robot central para transporte de productos intermedios
• Estaciones de procesamiento configurables en cualquier orden
• Tecnología de referencia óptica para posicionamiento flexible
• Recetas de proceso gestionadas por el software WireStar
• Operación vía tablet PC
• Tiempos de preparación cortos y conexión en red opcional para coordinación de producción
• Integración de calidad: estaciones de prueba modulares, imágenes 360° en inspección final
• Trazabilidad y registro al 100% mediante base de datos e interfaces
