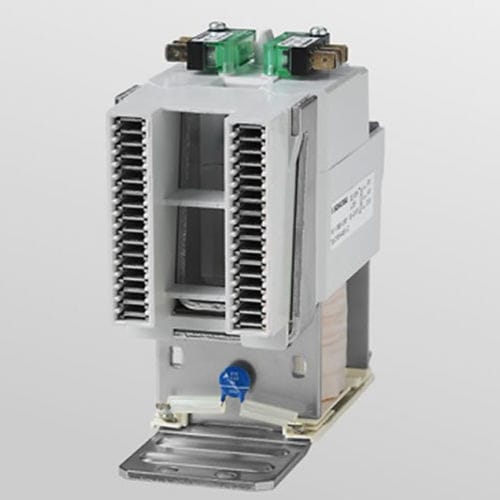

Contactor electromagnético C195 series

de alta tensiónunipolarIEC

La serie C195 de Schaltbau es sinónimo de contactores configurables, unipolares de CA y bidireccionales de CC de NA o conmutados de hasta 1500 voltios de tensión nominal y corriente continua de hasta 320 amperios. Una amplia gama de contactores de CA o CC de hasta 1.500 voltios de tensión nominal de aislamiento y 320 A de corriente continua se basan en la gama modular C195. El C195 X puede conmutar tensión continua bidireccionalmente. Posee imanes de soplado y una cámara de arco eléctrico. Los diseños biestables no necesitan corriente en funcionamiento continuo y evitan la descarga profunda de los sistemas de baterías. El accionamiento magnético de todos los diseños puede activarse utilizando tensiones de 24 a 110 voltios CC. Dos interruptores de acción rápida S870 informan del estado de conmutación de los contactos principales al sistema de control de nivel superior. Los contactores de CA y CC de la serie C195 pueden conmutar cargas con frecuencia. Desarrollados para su uso en vagones de ferrocarril, también funcionan a temperaturas ambiente extremas. Características Diseño compacto - tensión nominal de aislamiento de 1.500 V Diseño de CC unidireccional C195 A con imanes de soplado y cámaras de arco Diseño bidireccional C195 X - hasta 1.500 V de tensión nominal de aislamiento Diseños biestables como mecanismo de protección contra descargas profundas para baterías Contactos auxiliares con interruptores de acción rápida Temperatura ambiente: de -40°C a +70°C Aplicaciones: Las cargas de CC elevadas conmutan con frecuencia
