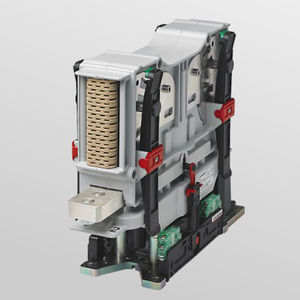

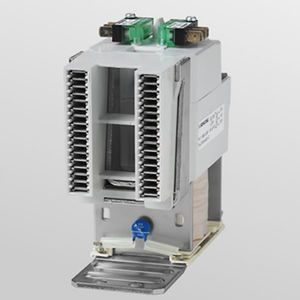

Contactor de alta potencia C320 series

electromecánicoDCAC

Contactores compactos unipolares de NA para CA y CC (bidireccional) hasta 1.800 V de tensión nominal de aislamiento. Corriente térmica convencional de hasta 1.000 A; corriente de corta duración de hasta 5.000 A El C320 es un contactor unipolar de CA y bidireccional de CC en la clase de potencia de hasta 1.000 A. Garantiza la desconexión segura de cargas elevadas y proporciona una protección fiable en caso de fallo en el sistema. Las aplicaciones típicas son el uso como contactor principal en los sistemas de gestión de baterías de vehículos de alta tensión, en las estaciones de carga para la e-movilidad, en los bancos de pruebas de baterías, pero también en los circuitos de CC de los inversores de los sistemas fotovoltaicos. Una cámara de arco cerámico muy eficiente, contactos de doble ruptura y una alta capacidad de ruptura son características importantes del nuevo contactor. Características - Dimensiones compactas - alta tensión nominal de aislamiento Ui de hasta 1.800 voltios - Alto poder de cierre Icm de hasta 4.000 amperios y un excelente poder de corte - Alta corriente térmica continua Ith de hasta 1.000 amperios y alta corriente nominal de corta duración Icw de hasta 5.000 amperios - Bidireccionalidad total: desconexión segura de alta potencia independientemente del sentido de la corriente - 4 interruptores auxiliares con función de contacto espejo para el diagnóstico y la supervisión del estado de conmutación - Bajo consumo de energía y bajo calentamiento gracias al sofisticado circuito de ahorro de bobinas Especificaciones (datos preliminares) C320K, C320S Tipo de tensión - DC bidireccional, AC (f ≤ 60 Hz) Contactos principales, configuración - 1 NA Tensión nominal de funcionamiento Ue - C320K: 1.500 V
