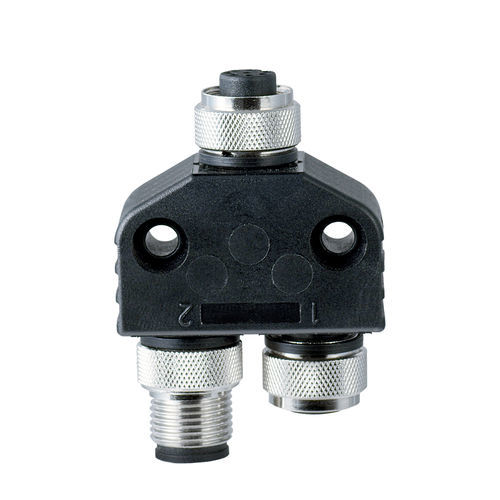

Conector de datos AZM-Y-8P-IO

de cable a cablecon dispositivo de bloqueo mediante tornillohembra

Resumen del producto
Conector adaptador en Y M12 para cableado en serie, modelo AZM-Y-8P-IO, que aporta una conexión macho de 8 polos y dos conexiones hembra de 8 polos para redes de sensores y actuadores.

Características clave

• Configuración: 1 x macho 8 polos; 2 x hembra 8 polos
• Grado de protección: IP67
• Tensión nominal: 30 VCC; corriente de funcionamiento hasta 4000 mA (4 A)
• Tamaño compacto con rosca M12, apto para instalaciones con espacio limitado

Especificaciones técnicas

• Modelo: AZM-Y-8P-IO
• Número de artículo: 103000333
• EAN: 4030661504568
• Certificados: cULus
• eCl@ss (v12.0 / v11.0 / v9.0): 27-44-01-06
• ETIM (v7.0 / v6.0): EC002925
• Peso bruto: 60 g

Datos mecánicos

• Par de apriete máximo: 1 Nm
• Código del conector (lado A): A
• Retención del conector: Bloqueo por tornillo
• Material del prensaestopas: Metal (CuZn), niquelado
• Material del mango: Plástico (TPU)

Datos eléctricos

• Tensión nominal: 30 VCC
• Corriente de funcionamiento: 4000 mA (4 A)
• Valor del fusible para cable/dispositivo externo: 4 A
• Alimentación para dispositivos externos — corriente nominal: 1000 mA (1 A)

Entorno y dimensiones

• Índice IP: IP67
• Temperatura ambiente: -25 ... +75 °C
• Dimensiones (L×A×H): 54,5 mm × 38 mm × 20 mm
• Diámetro de rosca ISO: M12

Aplicaciones y recomendaciones
Diseñado para cableado en serie de sensores y cerraduras solenoides; combinación recomendada: sensores y cerradura solenoide.
