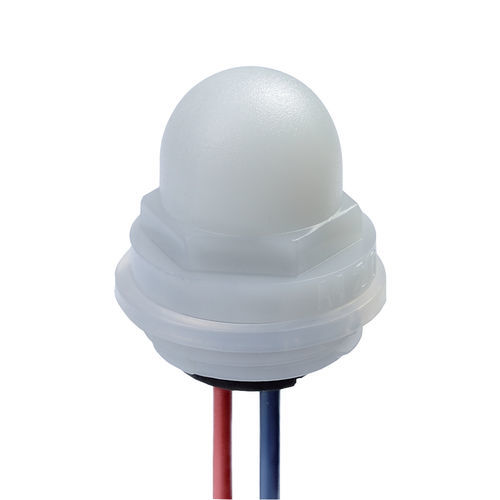

Indicador luminoso LED ACC-IL-G24-M20-OR

roscadoIP67redondo

Características del producto

• LED ámbar con cúpula blanca (transparente) para señalización óptica
• Para roscar en entradas de cable M20 x 1,5; cable preconectado de 0,2 m

Datos de pedido
Descripción del tipo de producto: ACC-IL-G24-M20-OR
Número de artículo (número de pedido): 161186263
EAN (Número de artículo europeo): 4030661350608
Número eCl@ss, versión 12.0: 27-37-12-11
Número eCl@ss, versión 11.0: 27-37-12-11
Número eCl@ss, versión 9.0: 27-37-12-11
Número ETIM, versión 7.0: EC000223
Número ETIM, versión 6.0: EC000223

Datos generales
Color de la cúpula: Blanco
Peso bruto: 21 g

Datos generales - Funciones

• Lámpara indicadora: Sí
• Número de conductores del cable: 2
• Señal óptica: Sí

Datos mecánicos
Par de apriete, máximo: 1,5 Nm

Datos mecánicos - Técnica de conexión
Longitud del cable: 0,2 m
Sección del conductor: 0,34 mm²
Sección del conductor: 22 AWG

Datos mecánicos - Dimensiones
Altura de montaje: 20 mm
Ancho entre planos: 17 BK
Diámetro de la cúpula: 15 mm
Diámetro, rosca métrica ISO con indicación del paso: M20 x 1,5

Condiciones ambientales
Grado de protección IP: IP67
Temperatura ambiente: -5 ... +70 °C

Datos eléctricos
Tensión nominal de servicio: 24 VCC
Corriente de funcionamiento: 20 mA

Indicación de estado
Color del LED: Naranja (ámbar)

Características / especificaciones técnicas

• Modelo: ACC-IL-G24-M20-OR
• Marca: Schmersal
• Número de artículo: 161186263
• EAN: 4030661350608
• Lámpara indicadora: Sí
• Color LED: Naranja / ámbar
• Color de la cúpula: Blanco
• Grado IP: IP67
• Tensión nominal: 24 VCC
• Corriente de funcionamiento: 20 mA
• Longitud de cable: 0,2 m
• Sección del conductor: 0,34 mm² (22 AWG)
• Altura de montaje: 20 mm
• Diámetro de la cúpula: 15 mm
• Rosca: M20 x 1,5
• Par de apriete máximo: 1,5 Nm
• Peso bruto: 21 g
