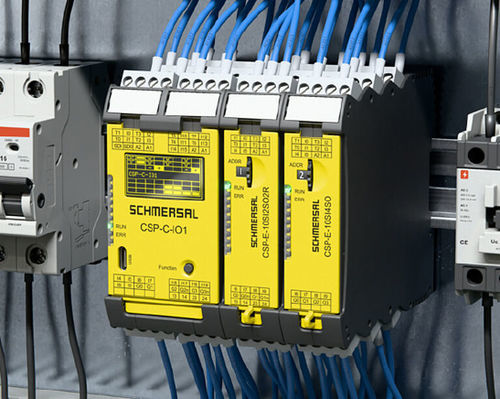

Autómata programable de seguridad CSP

compactocon E/S integradasentradas

Controlador de seguridad compacto CSP

El controlador de seguridad compacto CSP es una plataforma modular, escalable y libremente programable para la seguridad funcional. Se adapta desde máquinas compactas individuales hasta plantas con numerosas funciones de seguridad. Aspectos clave: procesamiento seguro de señales, fácil ampliación e integración práctica en el sistema.

Módulo base CSP-C

• Base potente y flexible para conceptos de máquinas modernas
• Alta densidad de señales en un mínimo espacio
• Pantalla integrada con diagnóstico en texto claro y mensajes configurables
• LEDs de estado RUN / ERR para indicar el estado de funcionamiento
• Interfaz USB para configuración de proyectos y diagnóstico con SafeCSP
• Botón Function para operación directa en el equipo
• Bornes desmontables para un cableado rápido y fácil sustitución del dispositivo

Módulos de ampliación CSP-E

• Amplían el CSP-C hacia un sistema escalable y flexible
• Conmutador giratorio de dirección para asignación clara de cada módulo en el sistema
• LEDs de estado RUN / ERR para indicar el estado de cada módulo
• Bornes desmontables para un cableado rápido y sustitución sencilla
• Ancho 22,5 mm para máxima densidad de señales en el armario eléctrico

Valores y seguridad

• 20 entradas seguras por módulo base
• Hasta 6 módulos de ampliación conectables
• Nivel de rendimiento: PLe (Categoría 4) / SIL 3
• Ancho módulo base: 45 mm

Ámbitos de aplicación

• Embalaje: Puertas de seguridad con bloqueo; cortinas fotoeléctricas con muting en alimentaciones; varios circuitos de PARADA DE EMERGENCIA en una sola unidad de control
• Construcción de máquinas-herramienta: Selección de modos seguros (automático, ajuste, manual); función de habilitación para puesta a punto; diseño compacto en el armario
• Intralogística: Protección de estaciones de transferencia; muting para el flujo de material; localización rápida de fallos en grandes instalaciones
• Celdas de montaje y robots: Protección de celdas con bloqueos y cortinas fotoeléctricas; alfombrillas de seguridad como protección de entrada; escalable según número de accesos
• Producción alimentaria: Protección de máquinas individuales y tramos de línea; diagnóstico en texto claro para rápida puesta en marcha; integración de dispositivos de seguridad higiénicos
• Transformación de la madera: Puertas de seguridad con bloqueo en sierras y cepilladoras; alfombrillas de seguridad y cortinas fotoeléctricas en zonas de alimentación; limitación segura de la velocidad durante mantenimiento y preparación

Ciberseguridad

• Protección frente a accesos no autorizados y manipulaciones
• Accesos a proyecto y equipo protegidos por contraseñas individuales
• Roles de usuario jerárquicos con permisos asignados
• Medidas para evitar modificaciones no autorizadas de la aplicación de seguridad
• Apoya el cumplimiento de los requisitos del Reglamento de Máquinas y del Cyber Resilience Act

Características / Especificaciones

• Nombre del sistema: CSP (módulo base CSP-C, módulos de ampliación CSP-E)
• Entradas seguras módulo base: 20
• Módulos de ampliación conectables: 6
• Nivel de seguridad: PLe / Categoría 4; SIL 3
• Ancho módulo base: 45 mm
• Ancho módulo de ampliación: 22,5 mm
• Funciones HMI: Pantalla integrada, LEDs de estado, botón Function
• Interfaces: USB para configuración y diagnóstico (SafeCSP)
• Mecánica: Bornes desmontables para cambio rápido; conmutador giratorio de dirección en módulos de ampliación
