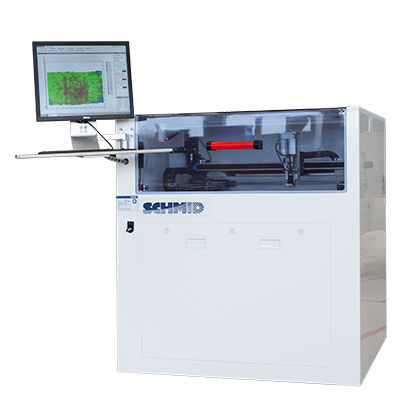

Sistema de medición de espesor de revestimiento

de peso3Dpara paneles

Medición del espesor del revestimiento y control de calidad La mesa de medición de paneles ofrece una rápida determinación de la distribución del grabado después de procesos de grabado diferencial o de la acumulación de revestimiento de las superficies de cobre. Las mediciones se realizan de forma totalmente automática mediante un sensor resistivo tras introducir los parámetros de entrada. Posteriormente, los puntos de medición son evaluados por un PC y convertidos en un diagrama 3D, con herramienta estadística incluida. Preciso y repetible: la medición totalmente automatizada evita la manipulación manual y los errores de funcionamiento Rápido: 100 puntos de medición en 3,5 minutos Flexible: se adapta a formatos de panel variables Control de calidad de los procesos de grabado y chapado Las desviaciones del proceso son fáciles de detectar y corregir Reducción de la pérdida de rendimiento mediante la detección temprana Dimensiones: 1200 x 1120 x 1210 mm (largo x ancho x alto) Peso: 200 kg Tamaño máximo del panel: 650 x 650 mm Rango de medición: espesores de cobre 1 µm - 120 µm Tolerancias de medición: 0.1 µm - 10 µm Capa de cobre 0,1 µm - 5 µm: ± 0,075 µm Capa de cobre 5 µm - 10 µm: ± < 1,5 % 5 µm - 120 µm Capa de Cu 5 µm - 50 µm: ± 0,5 µm Capa de cobre 50 µm - 80 µm: ± < 1 % Capa de cobre 80 µm - 120 µm: ± < 2 %
