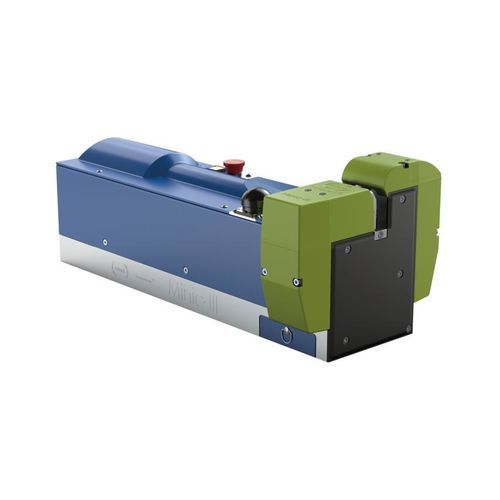

Máquina de soldadura por ultrasonidos Minic-III

automáticapara aluminiopara cobre

Resumen
La Minic-III es una máquina de soldadura por ultrasonidos de última generación y alta velocidad, diseñada para producción industrial con bajo mantenimiento. Cubre secciones transversales de conductor desde 0,26 mm² hasta 30 mm² y permite soldar aluminio, cobre y conexiones mixtas (aluminio-cobre). En benchmarks globales con fabricantes líderes de arneses, la Minic-III obtuvo resultados superiores en resistencia de soldadura, cmk/cpk y aspecto visual de los nudos. La máquina incorpora una interfaz de usuario intuitiva, cambio rápido de herramienta y la ayuda de inserción Cable-Fit-In (CFI) para una alineación automática precisa de los cables. Son posibles secciones y aplicaciones adicionales.

Detalles
El sistema está diseñado para alta calidad de proceso y mantenimiento reducido. Ofrece supervisión y documentación avanzada del proceso, auto-calibración completa del módulo de soldadura, ajuste dinámico de consigna y funciones estadísticas de control de proceso. Soporta integración con sistemas ERP de nivel superior (por ejemplo, producción KSK). La unidad incluye un cortador de residuos totalmente integrado, un sistema de medición de desplazamiento digital de alta precisión para la detección de la geometría del nudo, soldadura por secuencia, varios niveles de usuario con acceso por llave, tope de profundidad autocalibrante (soft stop), sistema de refrigeración sin aire comprimido y acceso de mantenimiento sencillo con cajón de residuos integrado.

Ventajas

• Rango de sección: 0,26 mm² – 30 mm²
• Adecuada para aluminio, cobre y conexiones mixtas (cascada)
• Supervisión y documentación avanzada del proceso (incl. cmk/cpk)
• Auto-calibración completa del módulo de soldadura
• Capacidad de integración ERP (por ejemplo, producción KSK)
• Ajuste dinámico de consigna y funciones estadísticas de control
• Cortador de residuos totalmente integrado
• Funcionalidad Plug & Play mediante chip ID integrado
• Medición de desplazamiento digital de alta precisión para detección de la geometría del nudo
• Soldadura por secuencia y varios niveles de usuario con gestión de accesos
• Tope de profundidad autocalibrante (soft stop)
• Sistema de refrigeración sin aire comprimido
• Cambio de herramienta rápido; mantenimiento y limpieza fáciles con cajón de residuos integrado

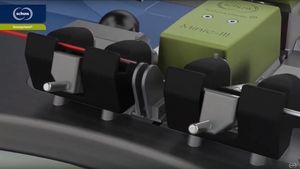

• Ayudas de inserción: Cable-Fit-In (CFI), iluminación del área de soldadura y Laser Positioning System (LPS)

Especificaciones técnicas

• Nombre del modelo: Minic-III
• Rango de sección: 0,26 mm² – 30 mm²
• Materiales soldables: Aluminio, Cobre, Conexiones mixtas (soldadura en cascada)
• Control de proceso: Supervisión y documentación avanzadas; ajuste dinámico de consigna; funciones estadísticas
• Calibración: Auto-calibración completa del módulo de soldadura; tope de profundidad autocalibrante
• Medición: Sistema de medición de desplazamiento digital de alta precisión para detección de la geometría del nudo
• Integración: Capacidad de integración ERP (por ejemplo, producción KSK)
• Funcionalidades: Soldadura por secuencia; Plug & Play mediante chip ID integrado; cortador de residuos integrado
• Mantenimiento: Cambio de herramienta rápido; mantenimiento y limpieza fáciles con cajón de residuos integrado
• Refrigeración: Sistema sin aire comprimido
• Inserción y posicionamiento: Cable-Fit-In (CFI); iluminación del área de soldadura; Laser Positioning System (LPS)
• Conformidad: Conformidad CE
