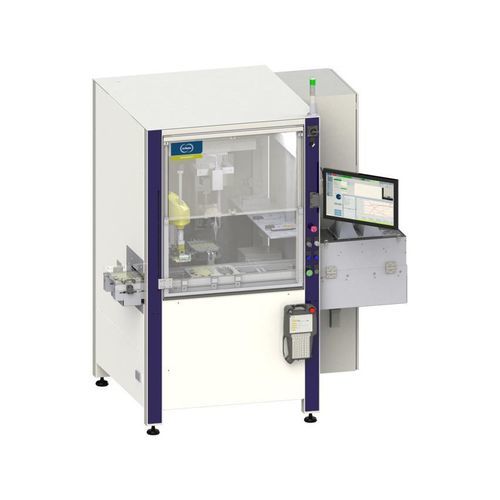

Máquina de soldadura por ultrasonidos FX Core

semiautomáticapara componentes electrónicoscon mesa rotativa

Descripción general
La FX Core está diseñada para la soldadura ultrasónica de electrónica de potencia (p. ej. módulos IGBT) y sistemas de contacto de celdas para aplicaciones de baterías. Máquina semicontrolada con ajuste integrado y cambio rápido de herramientas de soldadura.

Ventajas

• Cabezal de soldadura ultrasónica: 20 kHz estándar (35 kHz disponible bajo demanda); ajuste integrado y solución de cambio rápido de herramientas
• Área de trabajo (mesa X-Y y eje de rotación): X = 250 mm, Y = 400 mm, rotación = 360°; ejes diseñados con sistemas de freno para máxima rigidez y resistencia a las vibraciones ultrasónicas
• Accesibilidad en dirección Z (sonotrode): hasta 62 mm
• Control dinámico de proceso patentado: monitoriza curvas de potencia y altura con tolerancias ajustables para tiempo de soldadura, altura y deformación por punto
• Opciones personalizables: sistema de reconocimiento de patrones, lector DMC, estación de medición y calibración

Características / especificaciones técnicas

• Aplicación: soldadura ultrasónica de electrónica de potencia (p. ej. módulos IGBT) y sistemas de contacto de celdas para baterías
• Tipo de sistema: máquina de soldadura ultrasónica semicontrolada
• Frecuencia ultrasónica: 20 kHz (35 kHz a petición)
• Características del cabezal: ajuste integrado y sistema de cambio rápido para herramientas de soldadura
• Área de trabajo X: 250 mm
• Área de trabajo Y: 400 mm
• Eje de rotación: 360°
• Accesibilidad máxima Z (sonotrode): 62 mm
• Diseño de ejes: ejes especialmente diseñados con sistemas de freno para alta rigidez y resistencia a las vibraciones ultrasónicas
• Control de proceso: monitorización dinámica patentada de curvas de potencia y altura; tolerancias ajustables para tiempo de soldadura, altura y deformación por punto
• Opciones: sistema de reconocimiento de patrones, lector DMC, estación de medición y calibración
