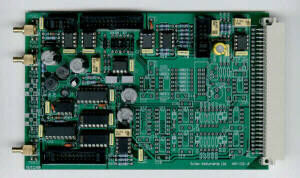

Amplificador de señal 430

diferencialanalógicolock-in

Los modelos 430 y 441 de Scitec Instruments son amplificadores lock-in analógicos OEM. Tanto el Modelo 430 monofásico como el Modelo 441 bifásico son adecuados para realizar mediciones de amplitud y fase, pero es mucho más fácil con el Modelo 441. Estos amplificadores lock-in para pcb ofrecen una solución de bajo coste para recuperar señales ruidosas en muchas situaciones. - Versiones monofásicas y bifásicas - Entrada diferencial o monofásica - Sensibilidades de 1 µV a 10 V para 1 V de salida - Etapa de ganancia de entrada de ancho de banda amplio y alto rendimiento - Constantes de tiempo de salida del filtro de paso bajo de 100 µs a 30 s - Funcionamiento con señal de referencia de 1F y 2F - Paso de 90° y control de fase fino Modelo 430 - Un amplificador lock-in monofásico con ajuste manual, mediante puentes, del modo de entrada, la sensibilidad, la constante de tiempo del filtro de paso bajo y el control de fase del curso de la señal de referencia. - Sensibilidad: de 3 µV a 10 V en pasos de 1, 3, 10 para una salida de 1 V (ajustes de ganancia de x0,1 a x330.000) - Entrada de referencia: TTL/CMOS con marca/espacio de 1:10 a 10:1 (activada sólo desde flanco ascendente) Modelo 441 - Un amplificador lock-in de fase dual con ajuste manual, mediante puentes, del modo de entrada, sensibilidad, constante de tiempo del filtro de paso bajo y control de fase del curso de la señal de referencia. Puede utilizarse en cualquiera de los tres modos siguientes: - Funcionamiento de fase dual - una señal de entrada con dos demoduladores que funcionan a 90° de distancia y proporcionan los componentes X e Y (o real e imaginario) de la señal de entrada. - Cálculo R - el circuito integrado proporciona el módulo de los componentes X e Y.
