Línea de ensamblaje totalmente automática

de manipulacióncon carga descarga automatizadapara el sector de los electrodomésticos

Descripción del producto

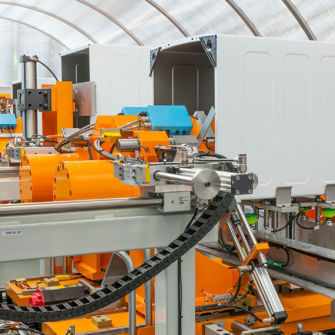

La línea de ensamblaje de carcasa de lavadora Scott es un sistema de clinchado totalmente automático diseñado para producción de gran volumen. La línea alcanza un tiempo de ciclo aproximado de 20 segundos y una longitud total del equipo de 22 metros. Los soportes se cargan mediante un robot guiado por un sistema de visión. Las estaciones de clinchado usan herramientas BTM y un mecanismo hidráulico/mecánico diseñado por Scott. El sistema es conforme a CE y opera alrededor de 75 dBa.

Ensamblaje de la carcasa

• Automático: Línea de clinchado totalmente automática para carcasas de lavadora. Carga robotizada de soportes guiada por el sistema de visión. Alimentación automática de tornillos de patas mediante alimentador de tolva con control de par preciso. La línea de clinchado está equipada con herramientas BTM y un mecanismo hidráulico/mecánico especializado desarrollado por Scott.
• Velocidad: Longitud total del equipo 22 metros; tiempo de ciclo de producción aproximadamente 20 segundos por unidad.
• Seguridad: Equipo completamente protegido con puertas deslizantes transparentes conectadas a la máquina e interbloqueadas con cerraduras de seguridad, supervisadas por un PLC de seguridad. Aberturas adicionales protegidas por cortinas fotoeléctricas para cumplir las normas de seguridad requeridas.
• Estabilidad: Diseño estructural estándar, avanzado y estable por Scott. Orientación automática de herramientas y sistema de clinchado fiable para una calidad de ensamblaje constante.
• Ruido: Funcionamiento silencioso alrededor de 75 dBa.

Características técnicas / especificaciones

• Tiempo de ciclo: aproximadamente 20 segundos por unidad.
• Longitud total del equipo: 22 metros.
• Automatización: línea de ensamblaje clinch totalmente automática con carga robotizada de soportes guiada por sistema de visión.
• Sistema de clinchado: uniones clinch fiables usando herramientas BTM y un mecanismo hidráulico y mecánico especializado por Scott.
• Alimentación de tornillos de patas: alimentador de tolva automático con control de par preciso.
• Sistemas de seguridad: puertas deslizantes transparentes con interbloqueo y cerraduras de seguridad; supervisión por PLC de seguridad; aberturas adicionales protegidas por cortinas fotoeléctricas.
• Normas: conforme a CE.
• Nivel de ruido: ~75 dBa.
• Estructura: diseño estructural avanzado y estable; orientación automática de herramientas.
