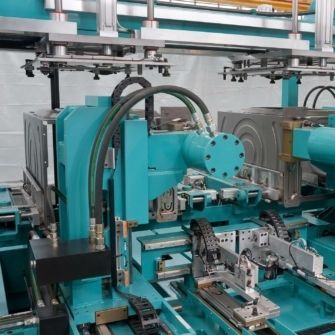

Línea de producción de piezas metálicas

automáticade alta velocidadcontinua

Resumen
Línea de prensa y ensamblaje Scott para carcasas de lavadora. Diseñada para producción de alto rendimiento con una prensa 800T que ofrece un tiempo de ciclo rápido de 4,5 s (sin cimiento) según la configuración. Disponibles dos modos de alimentación: en pila o desde bobina. La línea integra un sistema de seguridad inteligente conforme a la normativa CE.

Automática

• Operaciones de prensa y clinchado totalmente automáticas para ensamblajes de carcasa.
• Configuración de la línea: unidad de prensa de soldadura y cinco prensas enlazadas en línea para producción continua.
• Alimentación de material: opción de alimentación por pila o por bobina según la necesidad de producción.
• Línea de clinchado: utiliza herramientas BTM y un mecanismo hidráulico y mecánico diseñado por Scott.

Velocidad

• Longitud total del equipo: 44 m.
• Tiempo de ciclo de la línea: hasta 12 segundos (depende de la configuración).
• Tiempo de ciclo prensa 800T: aprox. 4,5 s (sin cimiento), dependiente de la configuración.

Seguridad

• Puertas protectoras deslizantes transparentes conectadas a la máquina y con enclavamiento y bloqueo de seguridad; supervisadas por un PLC de seguridad.
• Otras aberturas protegidas por cortinas fotoeléctricas para cumplir los estándares de seguridad requeridos.

Estabilidad

• Diseño estructural estándar, avanzado y estable desarrollado por Scott.
• Posicionamiento automático de herramientas para ajustes y cambios reproducibles.
• Huella de las prensas compacta; en configuración estándar normalmente no requieren cimentaciones especiales.

Ruido

• Nivel de ruido operativo típico: aproximadamente 80 dBA.

Características / especificaciones técnicas

• Nombre comercial: Línea de prensa y ensamblaje para carcasas de lavadora.
• Prensa 800T: tiempo de ciclo indicado 4,5 s (sin cimiento) — según configuración.
• Composición de la línea: unidad de prensa de soldadura más 5 prensas en línea.
• Opciones de alimentación: alimentación por pila o por bobina.
• Línea de clinchado: herramientas BTM; mecanismo hidráulico y mecánico diseñado por Scott.
• Longitud total del equipo: 44 m.
• Tiempo de ciclo de producción (línea): hasta 12 s según la configuración.
• Seguridad: puertas protectoras deslizantes con enclavamiento, supervisión por PLC de seguridad, cortinas fotoeléctricas en aberturas.
• Nivel de ruido: ~80 dBA.
• Huella de la prensa: compacta; por lo general no requiere cimentación especial en configuración estándar.
