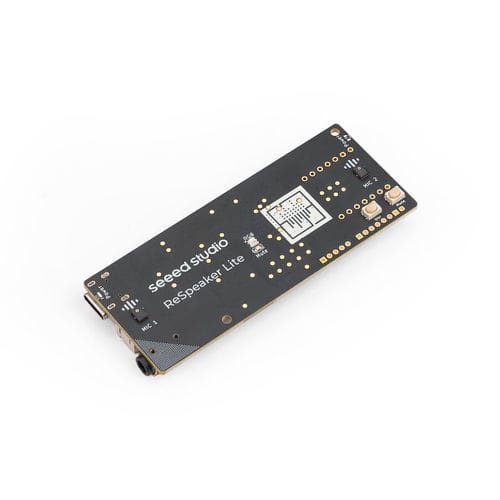

Tarjeta electrónica de audio ReSpeaker Lite 2-Mic

Descripción
El kit de voz ReSpeaker Lite 2-Mic Array es un kit de desarrollo de asistente de voz de código abierto basado en el chipset de audio XMOS XU316 y un módulo XIAO ESP32S3 pre-soldado. Combina una matriz dual de micrófonos digitales con procesamiento de voz a bordo para captura de habla en campo lejano, supresión de ruido y ejecución local de algoritmos de audio. El kit admite integración con Home Assistant mediante ESPHome para aplicaciones de hogar inteligente y asistentes de voz.

Características principales

• Controlador ESP32 pre-soldado: XIAO ESP32S3 montado mediante pines I2S para desarrollo sin soldadura.
• Matriz de doble micrófono: dos micrófonos digitales para captura de voz en campo lejano hasta 3 m.
• Algoritmos de audio a bordo: XMOS XU316 ofrece NLU y procesamiento de audio incluyendo cancelación de interferencias, cancelación de eco acústico, supresión de ruido y AGC.
• Compatible con open source: compatible con Arduino, PlatformIO, MicroPython y CircuitPython.
• Integración de asistente de voz: compatible con Home Assistant vía ESPHome; admite integraciones con Amazon Alexa y Google Assistant.
• Retroalimentación LED RGB: LED RGB programable WS2812 para indicación de estado.

Descripción del hardware
La placa incluye micrófonos duales, indicadores de alimentación, iluminación RGB, función de silencio, botones de usuario, alimentación USB Type-C, conector para altavoz y jack de auriculares de 3,5 mm. La arquitectura combina el núcleo de audio XMOS XU316 con un módulo XIAO ESP32S3 para conectividad inalámbrica y control.

Aplicaciones
Adecuado para altavoces inteligentes y asistentes virtuales, prototipado de procesamiento de audio, sistemas de conferencia, dispositivos controlados por voz, detección de palabras clave y wake-word.

Especificaciones técnicas

• Chip principal: XMOS XU316
• Micrófonos digitales: 2 micrófonos digitales de alto rendimiento
• Sensibilidad: -26 dBFS
• Acoustic Overload Point: 120 dBL
• SNR: 64 dBA
• Alimentación: USB 5V o 5V externo
• Dimensiones (matriz): 35 × 86 mm
• Salida de audio: conector para altavoz / jack de 3,5 mm
• Tasa máxima de muestreo: 16 kHz
• Soporte de altavoz: compatible con amplificadores de 5W
• Procesador XIAO ESP32S3: ESP32-S3R8 (Xtensa LX7 dual-core, hasta 240 MHz)
• Inalámbrico: Wi‑Fi 2.4 GHz; BLE: Bluetooth 5.0, Bluetooth Mesh
• Memoria en chip (XIAO): 8M PSRAM & 8MB Flash
• Interfaces (XIAO): 1× UART, 1× IIC, 1× IIS, 1× SPI, 11× GPIO (PWM), 9× ADC, LED de usuario, LED de carga, botones de reset y boot
• Dimensiones XIAO: 21 × 17.5 mm
• Alimentación (XIAO): entrada Type‑C 5V; entrada BAT 4.2V; tensiones de funcionamiento: Type‑C: 5V @ 19 mA; BAT: 3.8V @ 22 mA; corriente de carga: 100 mA
• Bajo consumo (alimentación 3.8V): modem-sleep ~25 mA; light-sleep ~2 mA; deep sleep ~14 µA
• Consumo Wi‑Fi activo: ~100 mA
• Consumo BLE activo: ~85 mA
• Temperatura de funcionamiento: -40°C a 65°C
